問大家一個關于零電壓開通的問題
MOS管零電流開通的時候，寄生的輸出電容Coss被短路（電壓突變），會產(chǎn)生很大的電流電壓震蕩。
所以零電流開通并不能減小開通損耗。可是書上說零電流開通也是軟開關的一種。
如果這樣的話，什么時候后才能用到零電流開通呢？如何能避免零電流開通導致的震蕩呢？
請各位大牛指教。謝謝！
MOSFET的ZCS開通
全部回復(3)
正序查看
倒序查看
@新月GG

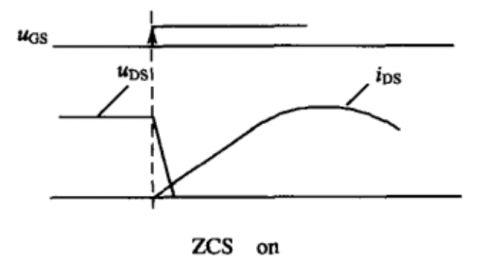

理論上，ZCS時，電流為0，所以開通損耗也為0。如果按照你的貼圖，則開通損耗為圖中電壓uDS與電流iDS瞬時波形乘積的積分，再乘以開關頻率fs，即P=∫(uDS*iDS)dt*fs。電流越小，開通損耗越小。所以實際上，ZCS的開通損耗會比常規(guī)的小的多，雖然不一定是0W。因為器件的寄生參數(shù)是一定存在的，震蕩是避免不了的。只要開通損耗控制在合理的范圍內(nèi)，就可以了。如果要再降低開通損耗，就要選用性能更好的MOS管。
謝謝新月GG的回復。我自己做了一下Spice仿真，大概明白怎么回事兒了。
自己算了一下這個Coss放電的損耗，不是很大。
