淘了個可調參數的10A太陽能控制器，怎樣改大電流20A\30A\60A均可

2013-09-09 13:38

把場管拆掉，接到外面加強散熱就行了

回復

LV.4

2013-09-09 20:50

@tvro

把場管拆掉，接到外面加強散熱就行了[圖片]

謝謝，接到外面應該能達到20A。就是不懂得電流和場管的關系是怎樣計算的。我這個控制器怎么沒有防倒流的二極管呢？看別人拆的有個二極管的。

回復

LV.4

2013-09-09 20:51

@端心正行

謝謝，接到外面應該能達到20A。就是不懂得電流和場管的關系是怎樣計算的。我這個控制器怎么沒有防倒流的二極管呢？看別人拆的有個二極管的。[圖片]

輸出電流要增大又要怎樣改？說明書上說輸出電流過大有保護的，自動斷開。

回復

2013-09-09 21:09

@端心正行

輸出電流要增大又要怎樣改？說明書上說輸出電流過大有保護的，自動斷開。

那是負載端的保護電流。與充電電流沒關系

回復

2013-09-09 21:09

@端心正行

那個二極管沒有也沒關系。應該是供電用的

回復

xzszrs

2013-09-10 08:58

先外接足夠大足夠數量的MOS，還有散熱片，最關鍵的是改那條康銅絲，那是設置過流點的，你可以加上幾條，加到能過你需要的電流不保護就可以了。另外PCB的大電流走線也要加粗。

回復

2013-09-10 09:25

@xzszrs

康銅絲主要是負責負載端的，應該不改也行。只要改太陽能電池板的輸入與電瓶的輸出就行了

回復

ymyangyong

LV.12

2013-09-10 09:46

@xzszrs

場管外接、保險絲換大、康銅絲并聯(或改小)、重調限流點。右邊的那個3205估計是做保護的，是不是也要外接，或者直接短接取消？

回復

2013-09-10 09:50

@ymyangyong

場管外接、保險絲換大、康銅絲并聯(或改小)、重調限流點。右邊的那個3205估計是做保護的，是不是也要外接，或者直接短接取消？

康銅絲應該不用動的。右邊那個應該是負載輸出用的，可以不改的。我的控制器就是這樣改的，效果很好，不存在電流保護點的問題

回復

LV.4

2013-09-13 07:32

@xzszrs

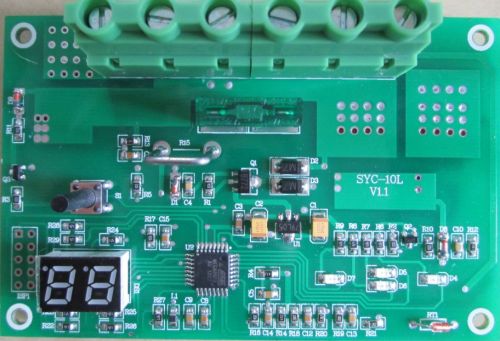

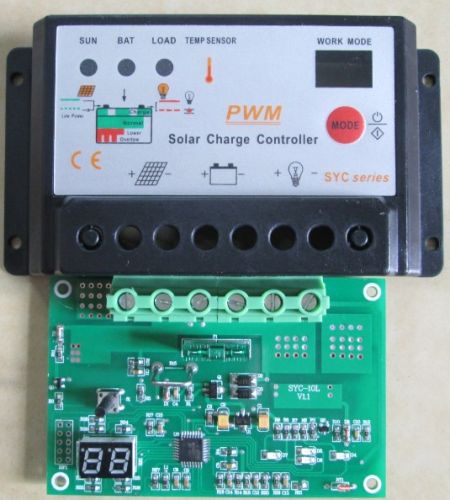

康銅絲是和輸入電流有關還是輸出電流有關？康銅絲是這根嗎？

“先外接足夠大足夠數量的MOS”，這個真不知道怎樣計算的？單獨一對3205接到外面散熱良好時，最大電流能達到多少A？兩對3205或一對3703又能達到多少A？菜鳥求普及基礎知識，謝謝。

回復

LV.4

2013-09-13 07:36

@tvro

康銅絲應該不用動的。右邊那個應該是負載輸出用的，可以不改的。我的控制器就是這樣改的，效果很好，不存在電流保護點的問題

我也覺得右邊那個3205是控制輸出電流的，如果不改的話，電流輸出大于10A的1.25倍控制器會保護切斷的啊，說明書是這樣寫的。除非負載電流不超。

回復

2013-09-13 08:30

@端心正行

我也覺得右邊那個3205是控制輸出電流的，如果不改的話，電流輸出大于10A的1.25倍控制器會保護切斷的啊，說明書是這樣寫的。除非負載電流不超。

逆變器不能直接接到控制器的負載端。負載端一般用不上

回復

2013-09-13 08:31

@端心正行

康銅絲是和輸入電流有關還是輸出電流有關？康銅絲是這根嗎？[圖片] “先外接足夠大足夠數量的MOS”，這個真不知道怎樣計算的？單獨一對3205接到外面散熱良好時，最大電流能達到多少A？兩對3205或一對3703又能達到多少A？菜鳥求普及基礎知識，謝謝。

是用來對負載端輸出電流取樣的。與充電電流沒關系

回復

2013-09-13 08:32

@端心正行

每個MOS取三分之一電流為好。3205是110A，取30A電流，用兩對就是60A

回復

LV.4

2013-09-13 10:30

@tvro

每個MOS取三分之一電流為好。3205是110A，取30A電流，用兩對就是60A

明白了，原來是取三分一的電流，新手看別人改的一頭霧水，一下什么3205、3703、2907、75NF75，兩對三對并聯……這下明白了。

輸出我現在用的24V照明，一般不會超6A。樓上各位說的康銅絲是在哪里？是我上面截的圖嗎？

回復

2013-09-13 13:12

@端心正行

明白了，原來是取三分一的電流，新手看別人改的一頭霧水，一下什么3205、3703、2907、75NF75，兩對三對并聯……這下明白了。輸出我現在用的24V照明，一般不會超6A。樓上各位說的康銅絲是在哪里？是我上面截的圖嗎？

是的。那個就是康銅絲。一般用不著改裝。只要改大充電電流就行了

回復

2013-09-13 13:13

@tvro

是的。那個就是康銅絲。一般用不著改裝。只要改大充電電流就行了

回復

LV.4

2013-09-14 08:49

@tvro

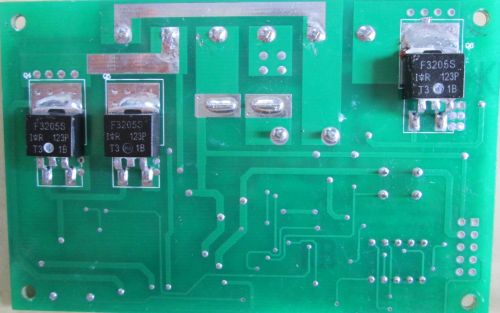

[圖片] [圖片]

綠色那根線是作什么用呢？電阻又是做什么的？能畫一下線路連接圖嗎？

回復

2013-09-14 16:29

@端心正行

綠色那根線是作什么用呢？電阻又是做什么的？能畫一下線路連接圖嗎？

公共MOS管子D極信號線

回復

廖遠方

LV.9

2013-09-16 14:59

@tvro

[圖片] [圖片]

你的焊工實在是太差了.畫個板子打個樣吧.這樣用著放心.也美觀

回復

2013-09-16 15:37

@廖遠方

你的焊工實在是太差了.畫個板子打個樣吧.這樣用著放心.也美觀[圖片]

隨手做了一個，沒耐心搞美觀

回復

LV.2

2015-10-17 18:24

@廖遠方

你的焊工實在是太差了.畫個板子打個樣吧.這樣用著放心.也美觀[圖片]

打板得要錢啊能自己做的就自己做浪費就是犯罪你懂不我的一百安的成本才一百多點

回復

LV.2

2015-10-17 18:25

@tvro

隨手做了一個，沒耐心搞美觀

大神那電阻多大的

回復

dobetter

LV.7

2015-10-18 16:58

@崔仁欽

打板得要錢啊能自己做的就自己做浪費就是犯罪你懂不我的一百安的成本才一百多點

這個成本估計更低~

回復

LV.2

2015-10-20 00:45

@dobetter

這個成本估計更低~

控制器 30 兩對2907 30 還有散熱器25 風扇 20 其他不計

回復

LV.2

2015-10-20 00:47

@dobetter

這個成本估計更低~

3205好用點 2907我怕多推不動只裝了兩對

回復
