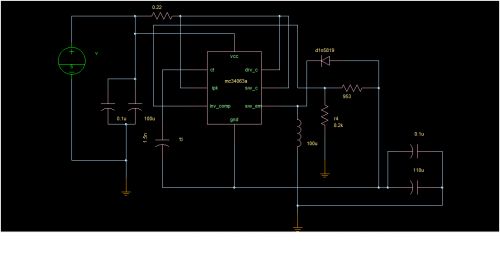

mc34063輸出-12V saber仿真為什么不對啊

哪里有錯誤請各位指教

全部回復(8)

只看樓主

正序查看

倒序查看

jiangyiquan

LV.3

2013-09-03 20:15

有意思頂起來

回復

kubeke

LV.2

2013-09-04 22:00

@jiangyiquan

有意思頂起來

不懂，不過你這二極管方向是不是反了

回復

賀赫無名

LV.9

2013-09-05 08:44

你這是一個負壓發生器吧，

因為MC34063 的FB是1.25V 不是-1.25V

明白了沒有？

另：你這圖畫得挺糾結，只有你自己喜歡看了

回復

mzxok

LV.3

2013-09-05 12:09

**此帖已被管理員刪除**

回復

abccba

LV.9

2013-09-05 13:55

@賀赫無名

你這是一個負壓發生器吧，因為MC34063的FB是1.25V不是-1.25V明白了沒有？另：你這圖畫得挺糾結，只有你自己喜歡看了[圖片]

有同感，畫圖時，還是盡量把高電位點放上面，低電位點放下面，比較好理解。

回復

hdgwh

LV.1

2013-09-07 14:39

@賀赫無名

你這是一個負壓發生器吧，因為MC34063的FB是1.25V不是-1.25V明白了沒有？另：你這圖畫得挺糾結，只有你自己喜歡看了[圖片]

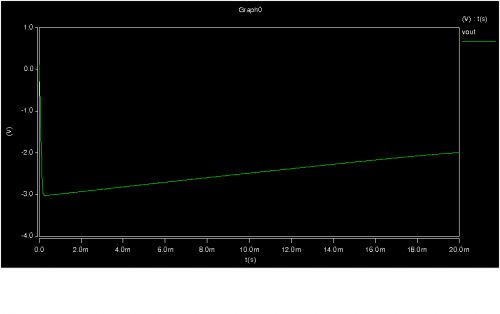

為什么輸出打不到不是-12V啊

回復

abccba

LV.9

2013-09-07 18:01

@hdgwh

為什么輸出打不到不是-12V啊

按賀赫無名旅長提示，先測一下FB管腳的電壓、及上電過程的波形。

回復

賀赫無名

LV.9

2013-09-09 08:24

@abccba

按賀赫無名旅長提示，先測一下FB管腳的電壓、及上電過程的波形。

按你接法，輸出肯定是最大占空比

回復
