關于PMOS驅動問題

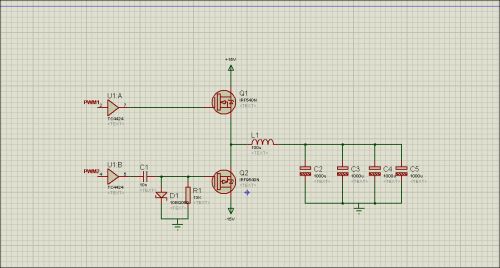

如圖Q2為PMOS 能不能用4424直接驅動呢？因為PMOS工作在負壓下，所以擔心會不會出現誤導通狀態，各位師傅，4424是一個MOS專用驅動IC

全部回復(5)

只看樓主

正序查看

倒序查看

2013-08-08 09:48

既然上臂都用了NMOS，下臂用PMOS又是何苦呢？

回復

LV.5

2013-08-08 10:05

@rj44444

既然上臂都用了NMOS，下臂用PMOS又是何苦呢？

電源是正負15V

回復

LV.5

2013-08-12 14:55

這個PMOS驅動可行嗎？各位，怎么沒人理會呢

回復

2013-08-12 15:09

@619216213

這個PMOS驅動可行嗎？各位，怎么沒人理會呢

不行。下管的PMOS要關斷，柵極要和源極電壓一樣，如果下管關斷前上管是開啟的，柵極要達到+15V，你電路實現不了

回復

LV.4

2013-08-12 16:11

Q1和Q2應該要對調才能正常驅動吧

回復
