最近在做一個18V升36V的Boost電路 用tl494控制 開始時候是一開機就短路保護了 占空比到最大 后來調整死區時間抑制最大占空比才能穩定啟動
但現在又有一個問題是MOS管驅動的 驅動時有激蕩，我在輸出端測到了干擾波形 以為是電壓突變影響了反饋導致494對PWM的誤控制 但后來又在電源輸入、494電源端、494基準源端都發現了這個干擾波形， 現在有點凌亂了 不知道到底是哪里的問題 請問大家有沒有遇到過這種情況？

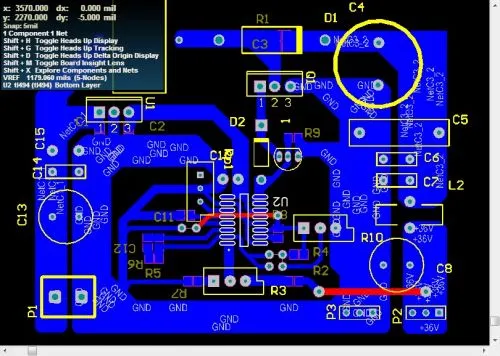

下面上圖
影響驅動的干擾信號
驅動波形
Boost 18V升36V MOS管驅動問題
全部回復(7)
正序查看
倒序查看
@大氣球
大哥，厲害！ 按你說的換了電阻電容后就可以正常運行了！還想請問你是怎么計算的啊？我現在頻率還有點抖，MOS發熱挺嚴重，請問還要怎樣進一步改進啊？
那再把電阻、電容調整一下， 計算這東西很是費時的，電壓增益用分貝表示其表達式 db=20lg(Gv); 首先了解 此BOOST電路的開環總增益損耗，其中包括：1、儲能電感與輸出電容L.C的電壓增益Gv={[Xc/(Xl+Xc)]*Ui}/Ui（其實就是電壓的分壓式輸入與輸出的關系），與頻率的特性是頻率每增加10倍、Gv就損耗0.01倍，此處頻率叫極點頻率，用db表示的話就是 -40db/10倍頻程；2、要應用戴維南定律確定電源的內阻特性Ri和輸出電容C積分式 其電壓增益Gv={[Xc/(Ri+Xc)]*Ui}/Ui 為-20db/10倍頻程，此處頻率也叫極點頻率；3、輸出電容的內部特性 等效電阻Ro與電容C的微分式 其電壓增益Gv={[Ro/(Ro+Xc)]*Ui}/Ui 為+20db/10倍頻程，此處頻率叫零點頻率；4、輸出分壓取樣電阻R1上垃 R2下拉的電壓增益Gv={[R2/(R1+R2)]*Ui}/Ui；5、PWM增益，PWM的占空比決定了輸出電壓 而占空比由Vcomp決定的 鋸齒波與Vcomp比較出PWM 占空比=Vcomp/dV 其中dV為鋸齒波電壓變化率，Vcomp為誤差放大器輸出，Don=Ul/Uo=Vcomp/dV、、、dV=(Uo*Vcomp)/Ul、、、Gv=Uo/Vcomp，其中Ul為儲能電感釋放電壓、Uo輸出電壓、；另外Xc為容抗 Xl為感抗。開環的總增益G=Gv1*Gv2*Gv3*Gv4*Gv5。在閉環的時候運放的增益有兩個點 極點和零點 ，低頻零點頻率增益由運放的輸出端反饋到反相端的電阻R1和電容C1串接的，而高頻極點頻率是由并接在R1、C1的另一端電容C2，極點頻率Fp=1/(2*pi*R1*C2)， 零點頻率Fz=1/(2*pi*R1*C1)，先找出開環時的Fp Fz ， 前面的1、2、3中代入已知參數就可以計算出 Fz Fp，其實我說的都是簡單化了的，還要考慮相位，如果考慮不當還會影響到響應時間的。具體你還是查閱一些相關教材，這樣的準確性高一些，用自己思維去思考這些問題，你會收獲很多的。
