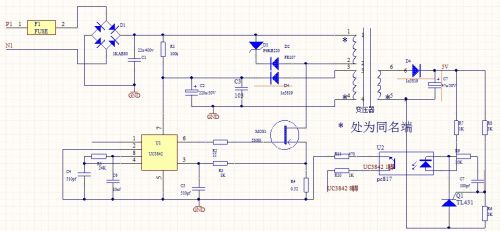

請各位幫忙看一下這個UC3842的電路哪里出問題了，測試VCC是10V到16V的一個波形,說的話應該是芯片老在打嗝,不過又不知道問題出在哪里,所以請各位幫忙分析一下看問題出現在哪里?
周末來到讓大家來幫我找問題實屬對不起大家，事情有點急大家幫忙看一下UC3842的電路
全部回復(11)
正序查看
倒序查看
產生的原因：通電后經過啟動電阻對Vcc電容充電，達到16v時芯片開始工作，這時所需的最小電流約1mA，這是因為次級還沒有建立輸出，因此需要Vcc電容來短時間提供，因此如果容量老化衰減就會出現供電不足，又導致Vcc跌落，跌落后芯片停止工作，電流為零，這時又通過啟動電阻充電，然后如此周而復始，出現了你所述情況。
所以首先就要檢查Vcc電解是否有問題，這個電解用萬用表測充放電時看不出來的，必須換一個上去才行，嚴重時并聯也不行。
其次Vcc電容如果沒有問題的話，那么次級電壓建立不起來，如整流二極管開路、次級線圈不通、反饋線圈開路、輸出短路等等，導致Vcc不能及時跟上，也同樣會出現這種情況。
因此你順著這個思路去逐一排查，應該能找到問題所在。
還有那個Vcc電容也不能太大，因為在負載短路時，它必須迅速放電到芯片停止工作，進入打嗝狀態，起到短路保護作用，太大了就起不到保護作用了。
0
回復
@cjw318
產生的原因：通電后經過啟動電阻對Vcc電容充電，達到16v時芯片開始工作，這時所需的最小電流約1mA，這是因為次級還沒有建立輸出，因此需要Vcc電容來短時間提供，因此如果容量老化衰減就會出現供電不足，又導致Vcc跌落，跌落后芯片停止工作，電流為零，這時又通過啟動電阻充電，然后如此周而復始，出現了你所述情況。所以首先就要檢查Vcc電解是否有問題，這個電解用萬用表測充放電時看不出來的，必須換一個上去才行，嚴重時并聯也不行。其次Vcc電容如果沒有問題的話，那么次級電壓建立不起來，如整流二極管開路、次級線圈不通、反饋線圈開路、輸出短路等等，導致Vcc不能及時跟上，也同樣會出現這種情況。因此你順著這個思路去逐一排查，應該能找到問題所在。還有那個Vcc電容也不能太大，因為在負載短路時，它必須迅速放電到芯片停止工作，進入打嗝狀態，起到短路保護作用，太大了就起不到保護作用了。
行 好的謝謝班長了
