OB3330-36W電源傳導問題請教

OB3330-36W電源傳導問題請教

在115V的時候，50K外超標，在230V反而很好，哪位有遇到這種情況，有什么好的解決辦法。

全部回復(30)
正序查看
倒序查看
2013-06-19 15:22
有加X電容？
0
回復
2013-06-19 17:13
@xiaocui822
有加X電容？
輸入是兩個2HM工字電感，一個X電容104，一個50MH環型電感，整流后加了一個工字電感2MH，金屬膜電容是474，變壓器是初級夾次級，加了兩層屏蔽，外圍包了一層屏蔽。
0
回復
2013-06-20 13:32
@愛的羅曼斯
輸入是兩個2HM工字電感，一個X電容104，一個50MH環型電感，整流后加了一個工字電感2MH，金屬膜電容是474，變壓器是初級夾次級，加了兩層屏蔽，外圍包了一層屏蔽。
0
回復
xj56
LV.2
5
2013-06-20 21:11
貼上原理圖吧和Layout圖吧
0
回復
2013-06-21 15:16
@xj56
貼上原理圖吧和Layout圖吧

0
回復
梁川
LV.5
7
2013-06-21 15:20
調整整機工作頻率，在115V時頻率調到40KHZ。
0
回復
2013-06-21 15:29
@梁川
調整整機工作頻率，在115V時頻率調到40KHZ。

在輸入115V電壓往下調，50K處超得越多，在100V時在30K處又多了一個點出來，也超標。

0
回復
梁川
LV.5
9
2013-06-21 15:40
@愛的羅曼斯
在輸入115V電壓往下調，50K處超得越多，在100V時在30K處又多了一個點出來，也超標。
不是改變輸入電壓，是改變變壓器感量，使工作頻率統一往下移。
30K處限值很高的，一般不可能會超。
0
回復
xiaocui822
LV.5
10
2013-06-21 16:33
@愛的羅曼斯

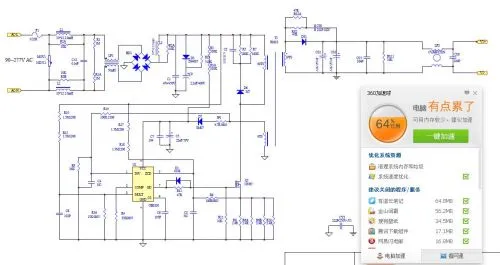

[圖片]
36W輸入怎么不用共模電感呢，用工字電感做會比較難過哦。
0
回復
2013-06-25 15:31
@梁川
不是改變輸入電壓，是改變變壓器感量，使工作頻率統一往下移。30K處限值很高的，一般不可能會超。

現在把感量加大，可以過了，有5DB余量。

但是在90V算磁通飽和量都有4500了。

0
回復
wlping
LV.2
12
2013-06-26 09:44
@愛的羅曼斯
現在把感量加大，可以過了，有5DB余量。但是在90V算磁通飽和量都有4500了。

，4500

0
回復
850787641
LV.7
13
2013-06-26 10:04
把你的EMC圖貼出來，看看，也許這樣大家才能更好的幫到你，一般50K的地方超標主要是差模干擾，加大X電容或者加大差模電感有不錯的效果，你可以找一個小體積的224/275V，還上看一下，試一下，還有加大共模電感，可以有效的抑制整體的干擾
0
回復
2013-06-26 20:01
@850787641
把你的EMC圖貼出來，看看，也許這樣大家才能更好的幫到你，一般50K的地方超標主要是差模干擾，加大X電容或者加大差模電感有不錯的效果，你可以找一個小體積的224/275V，還上看一下，試一下，還有加大共模電感，可以有效的抑制整體的干擾
加大X電容的話，在輸出電壓低一點的話，功率因數就不夠了。
0
回復
2013-06-26 21:59
@愛的羅曼斯
[圖片]
你好，請問，D2 R13 C9在這的作用是什么？
0
回復
2013-06-27 08:12
@白巧克力
你好，請問，D2R13C9在這的作用是什么？
過雷擊用的。
0
回復
lyj88hf0206
LV.2
17
2013-06-27 15:13
@愛的羅曼斯
[圖片]

你這個圖能亮？腳位那里都是亂78糟的。

0
回復
梁川
LV.5
18
2013-06-27 17:27
@愛的羅曼斯
現在把感量加大，可以過了，有5DB余量。但是在90V算磁通飽和量都有4500了。

你用的什么變壓器？

實在不行就把感量減小，110V時頻率改到60K，不過輻射可能會麻煩一點。

0
回復
2013-07-26 10:21
現在這款電源整流前要加一個小共模，一個大共模，兩個差模才能過，余量也才兩DB，感覺這路原邊恒流高Pf方案，比負邊恒流高PF方案的EMI還難整。
0
回復
Power_wei
LV.3
20
2013-09-22 10:25
@愛的羅曼斯
現在這款電源整流前要加一個小共模，一個大共模，兩個差模才能過，余量也才兩DB，感覺這路原邊恒流高Pf方案，比負邊恒流高PF方案的EMI還難整。

請問你這個是什么參數的？ 輸出36V 1A？

0
回復
2013-09-22 17:58
@Power_wei
請問你這個是什么參數的？輸出36V1A？

修改介紹我這里可以免費傳導測試，如有需要可以聯系我qq1606636867

0
回復
led公子
LV.9
22
2013-09-24 16:32
OB做一般多少W
0
回復
leochen2012
LV.1
23
2013-09-24 23:35
@led公子
OB做一般多少W
12-60W
0
回復
led公子
LV.9
24
2013-09-25 10:37
@愛的羅曼斯
[圖片]
給份報告來看看先     Q1553969978
0
回復
2013-09-26 08:39
@Power_wei
請問你這個是什么參數的？輸出36V1A？
40V0.9A
0
回復
led公子
LV.9
26
2013-10-08 16:09
@愛的羅曼斯
輸入是兩個2HM工字電感，一個X電容104，一個50MH環型電感，整流后加了一個工字電感2MH，金屬膜電容是474，變壓器是初級夾次級，加了兩層屏蔽，外圍包了一層屏蔽。
好專業啊
0
回復
led公子
LV.9
27
2013-10-08 16:10
@愛的羅曼斯
[圖片]
金山詞霸怎么弄的啊
0
回復
led公子
LV.9
28
2013-10-08 16:11
@愛的羅曼斯
現在把感量加大，可以過了，有5DB余量。但是在90V算磁通飽和量都有4500了。
4500  ??
0
回復
led公子
LV.9
29
2013-10-08 16:11
@愛的羅曼斯
40V0.9A
36W
0
回復
led公子
LV.9
30
2013-10-08 16:11
@leochen2012
12-60W
EMC能通過嗎
0
回復
先生123
LV.1
31
2013-10-28 13:54
@愛的羅曼斯
過雷擊用的。

您好，以上搭配可以通過多少KV的雷擊呢？
