請教怎么可以去掉這種關于二極管電路的干擾電壓？

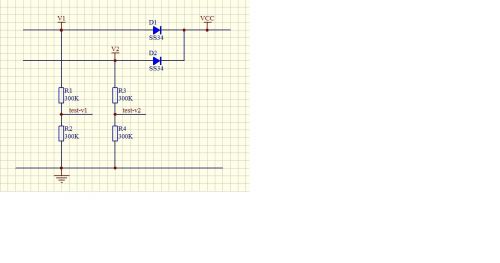

如圖，在V2的地方接入12V，V1的地方懸空，但是用萬用表量，請問為什么V1的地方也有12V，請問怎么可以去掉這個干擾電壓？

全部回復(5)

只看樓主

正序查看

倒序查看

ymyangyong

2013-06-05 00:09

應該是D1肖特基反向漏電引起的虛電壓，試試換反向漏電流更小的二極管或減小V1側的負載電阻。

回復

rainever

LV.8

2013-06-05 14:30

@ymyangyong

應該是D1肖特基反向漏電引起的虛電壓，試試換反向漏電流更小的二極管或減小V1側的負載電阻。

說不準他的D1已經壞了而已

回復

賀赫無名

LV.9

2013-06-05 18:16

@ymyangyong

應該是D1肖特基反向漏電引起的虛電壓，試試換反向漏電流更小的二極管或減小V1側的負載電阻。

減小分壓電阻值能抵消二極管的反向漏電流

回復

w11132008

LV.7

2013-06-06 01:20

這個問題我也見到過

這種貼片二極管反向漏電流引起的就是這樣頭痛得很

你要是換個耐壓高的就沒事了 SS54 也會有換成5110就沒有了

回復

ymyangyong

2013-06-06 09:18

@w11132008

這個問題我也見到過這種貼片二極管反向漏電流引起的就是這樣頭痛得很你要是換個耐壓高的就沒事了 SS54也會有換成5110就沒有了

有的低壓肖特基反向漏電流高達0.5ma。
