在做實驗的時候，接上負載，Boost電路輸出電壓波動很大，十幾V，。單獨測Boost電路時，Boost輸出是一條直線。

后來給Boost輸出電容并一個3300uf的電容，逆變器接上負載，Boost輸出還是波動很大。

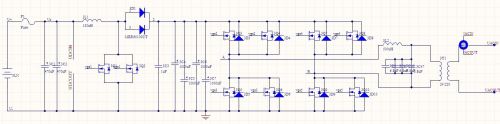

下面是功率回路的電路圖， 求助各位高人幫忙分析下原因。

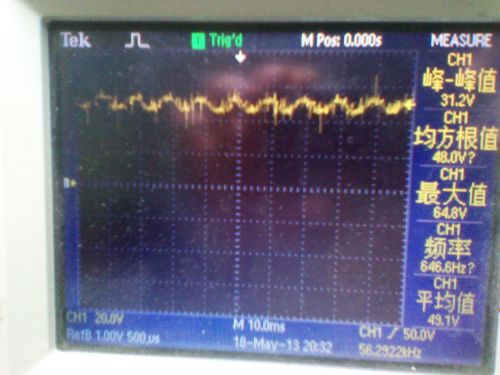

下面這個圖是逆變器接負載時   Boost輸出的波形，手機拍的不清楚，探頭沒處理直接夾上測的。
