中間紋波配置

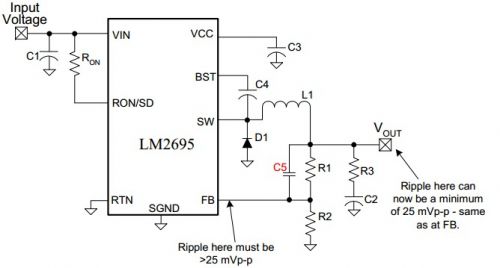

增設C5 將使FB 上的紋波與VOUT 上的紋波相同，而無需借助R1 和R2 的衰減作用。
這可以降低紋波，但不會消除紋

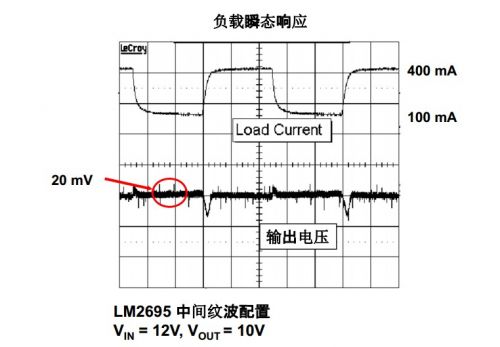

增設一個電容器時的COT 瞬態響應

? 續流二極管應該是一個肖特基二極管，而不是一個超快速二極管！
? 必須在VIN 引腳的近旁布設一個0.1 μF陶瓷片式電容器！
? 必須謹慎地排布PC 板走線！使環路的物理尺寸保持小巧以最大限度地
