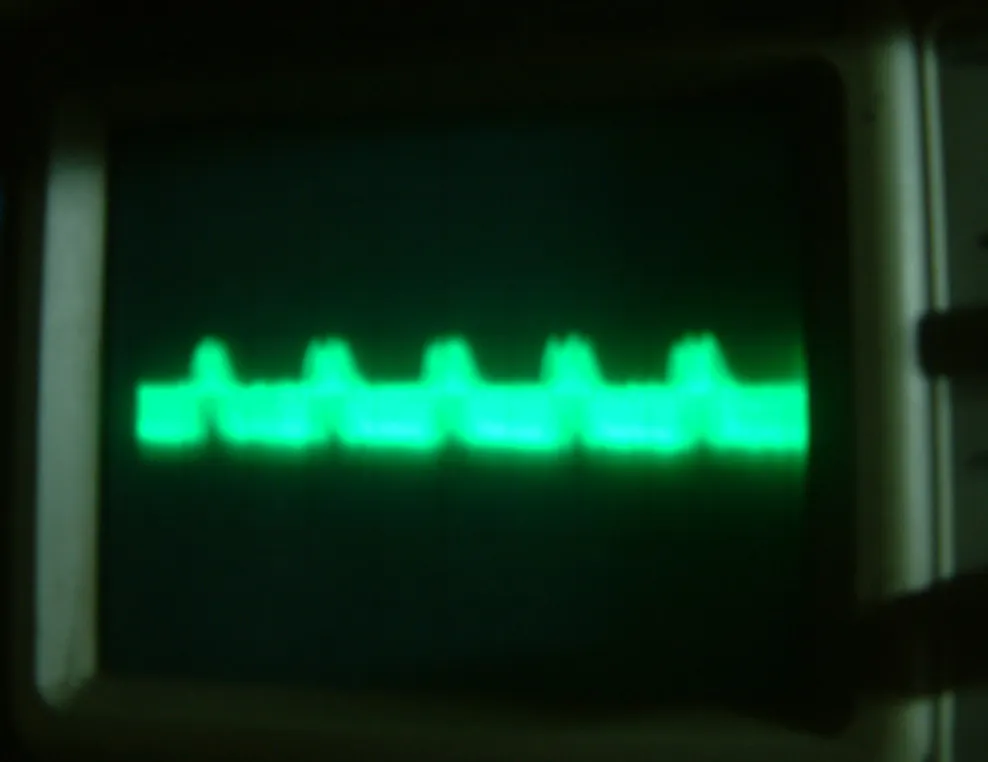

100周的紋波500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1170393231.jpg');}" onmousewheel="return imgzoom(this);">

看不太清坐標,約六個mv,llc做成這樣兒,可以了,很不錯,是滿載紋波么?

24V4的

電源的照片500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1170395084.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1170395242.jpg');}" onmousewheel="return imgzoom(this);">

算是很不錯的
紋波和噪聲都很小
連地線的干擾峰值也不是很明顯
最好再用100MHZ的示波器看看

傳個100M的上來了:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1171376588.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1171376602.jpg');}" onmousewheel="return imgzoom(this);">

紋波已經算很小的了!看來電源整流管的應力也很小、是嗎?AHB嗎?還是LLC?你再改變一下431的反饋或調節PID反饋參數,工頻紋波還會大大減小的.

是LLC的

這紋波真的很小!

樓主干的漂亮啊!LLC拓?fù)溥m合低壓大功率輸出形式、整流管應力小,電源效率高.

地確是這樣,用摸擬示波器測的那個100周的就很小了,只可惜出現了6K的振蕩,后來就改了PID反饋的參數.就成了數字示波器的那樣了,現在又仔細的調了反饋參數,基本上接近10MV了

是的;從照片上看,LLC電源是采用最簡的濾波形式,能做到這個參數已是非常不易了!

牛!頂

你好!
  請問題 AHB 是什麼電路?

非對稱半橋

哦,看到了,真的好歷害啊,可不可以貼個圖來開開眼界啊

主電路用的是標準的LLC諧振

有空給上上課,沒接觸過這種

標準的LLC諧振電路500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1173668430.jpg');}" onmousewheel="return imgzoom(this);">

請問輸入是交流還是直流?

交流165-265V

工作頻率范圍是多少??效率咋樣??
老大好像沒加PFC哦..

是沒加PFC,加了PFC干饒就大了.效率只因輸入范圍較寬,LLC的高效率特性沒發揮出來,220輸入時只有89.220輸入滿載時100Khz

老兄有沒測動態,,,工作咋樣?

這是我這個電源的最大的優勢,我把反饋的帶寬用的很大,是一般的電源無法能比的!!!!!!!!!!!

EMC性能怎么樣??LLC電路應該比較容易做吧...

是這樣的

不對吧,因該是高壓大電流吧,那樣他整流管的優勢(和其他TOP相比)才可以看出來.

我看到里面有兩個變壓器,,,那個小的是用的隔離驅動吧???如果這樣,,老兄用的芯片應當不貴,,,可以告知芯片型號嗎??
還有你的濾波那個板上有兩個電解是干啥用的??

那個小變壓器地確是個驅動變壓器,這個電源我用的是SG3525 .那兩個電解是二次濾波.
