在空載時出現了跳頻現象,所以才會有聲音

將R3改為150-220R應該就OK了!

謝謝大家的回復,我會試試看的.我這個電路沒有OVP功能(輸出的穩壓管起不了OVP的作用).能否把我提供一鐘簡單而又可靠的OVP電路方案?最好是用初級OVP

OVP的意思就是當其中的一路或者多路輸出出現瞬間或者長時間的開路時,OVP才會被激活.其作用就是限制電路 的輸出以避免元件被損毀.
不知道這個和空載有什么區別?大蝦能否解釋一下..

OVP跟空載噪音是沒有什么區別,只是另外一個問題了,只是想問問大家有沒有好的OVP電路方案.最好就是在我的電路上小小的改一下就好了.

吸收電路用滌綸電容即可

請看此貼
http://bbs.dianyuan.com/topic/118030

謝謝各位RCC高手的指點,我先去實驗一下,結果出來了再告訴大家.

是不是輸入電壓越高噪音越大?

試試調整一下C5和R3的參數會有所改善.

另外在滿載的時候盡可能的使Q2的B極電壓在3-4V內為佳.

是5V吧

看來這里的RCC高手云集啊,哈哈.我把R3改為150R后,聲音確實變小了很多,但是在VIN=85V時,standby power from 0.3W changed to 0.6w. 請問把R3改為150R后,對電路的特性還有哪些影響?順便問一下,
R3在這里用一個0805,功率是不是小了一點?

在初級光耦上并一只穩壓管試看看.當反饋失效后,初級光耦上的三級管截止,次級和輔助繞組電壓上升,將穩壓管擊穿,阻止次級和輔助繞組電壓上升,有效保護元件不被損壞.

5V也未嘗不可

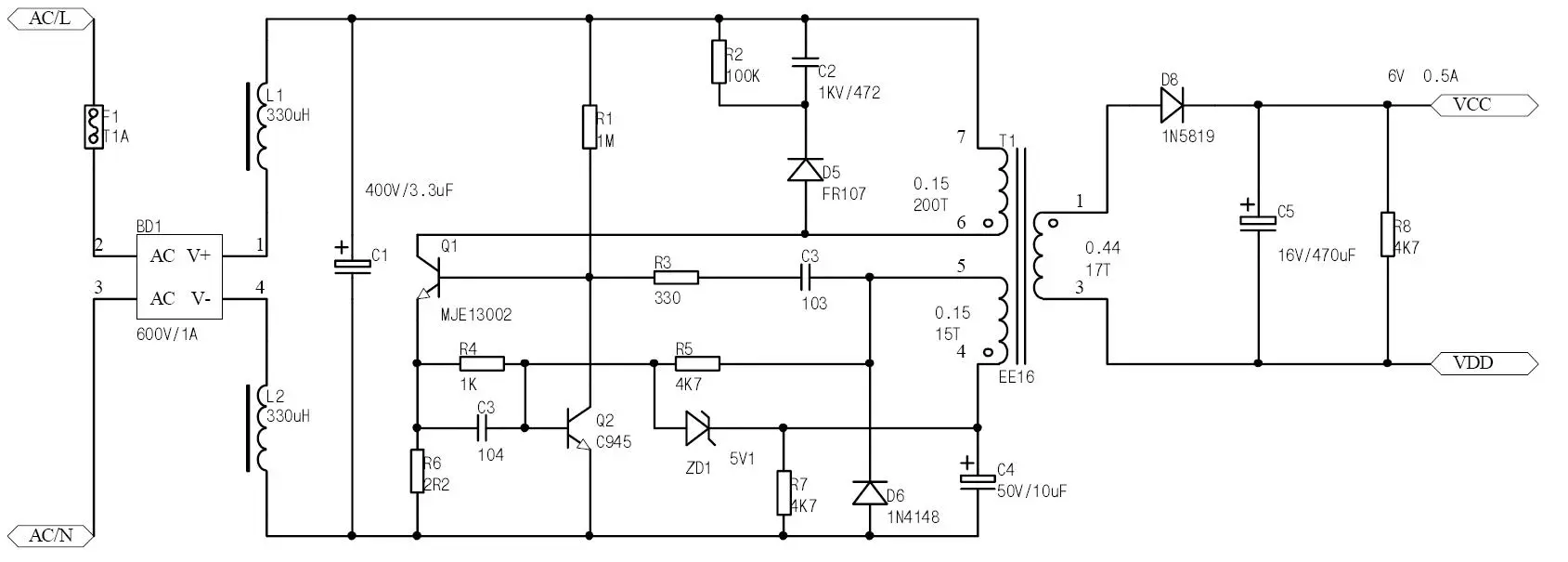

hypower大俠,你好,我看了你發表的無關藕的電路.想問一下R7 和 C3
是起什么作用的?正好我做的電路沒有那兩個元件,請問會不會有問題?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1169692368.jpg');}" onmousewheel="return imgzoom(this);">

搞好了嗎?

r7是假負載,c3是耦合電容

在這里加假負載的作用是干什么的?也就是說R7在這里起著什么作用呢?

我的另外一款電源載空載時電壓在170V左右時有聲音?帶載沒有.變壓器的氣息我調整過,不知道是不是氣息不均勻的原因?請人做的變壓器就聽不到聲音?
還有就是我懷疑是瓷片電容的原因 我換了塑料電容,聲音好了那么一點點.

小弟也由這個問題?一般知道的假負載是在輸出端的.

因在反饋作取樣穩壓,如果沒有R7輸出功率會變小

把R3改小后你的驅動電流就變大了,電路間歇震蕩頻率變高,待機功耗自然就高了,不過并不是越小越好,當電阻小的一定時電路不會再震蕩,這時待機功耗會很大.如果再小就有可能再高厭時燒管.

可以換一下高頻電感也許不會.

你的名不應該用KWS.不應該問這個問題.
