好漂亮啊.可以傳寫產品的參數給我嗎?謝謝

tks koy

vin 12V-----Vp-p 120mv(max)
+5VSB/1A----Vp-p 30mv(max)
+12V/5A-----Vp-p 80mv(max)
+5V/5A------Vp-p 30mv(max)
+3.3V/5A----Vp-p 30mv(max)
-12V/0.1A---Vp-p 80mv(max)

-----NO FAN-----

輸入電壓范圍是多少?

HI guodi

12V +/-3%

12v +/-3%

輸入都這樣好.12V的就可加電容直通輸出了.其它的加個DC-DC降壓和反壓就OK.如可以VIN=8--18V能有這樣的輸出就完美了.

HI iyqq

首先非常感謝你的提意﹐目前我正在做你所提的用于車載的方案﹐且到了快完成樣品階段﹐此方案有一缺點﹐即+12V在無風室溫時只能輸出2A
,并不能很好的應用于"Intel"的主機板﹐目標是做到5A,不知"lyqq"可方法有達成.
另就你所說"12V的就可加電容直通輸出了"﹐我認為還應注意如下問題﹕
1.主輸出時序
2.抗容性負載
3.與各主板的兼容性

沒錯,我問輸入電壓范圍實際上也是為了這個,由于設計出這么小的atx電源無非是為了便攜式應用,當然包括車載,汽車電瓶在打火瞬間一般也只有9V左右的電壓,應設計成寬電壓輸入;
另外也就是功率問題.我試過一個80W的電源(Vin=7~20V)帶一個VIA的小主機,點火時計算機會重啟.我不知道是不是因?yàn)殡娫垂β蕟栴}.

guodl

我認為你應該對"RGPS"有一定的了解﹗

時序問題你可以根據ATX的安規去設計控制部份.
兼容性問題是不能面具到的.戴爾的有一款機要5---6A起動.我公司現在有一款筆計本起動要7A多/5分鐘.如你的要求輸如在不小于12V的輸入.可考慮加個升壓電路穩定輸出,這種電路有比較多,自己找一下,且都效率在90以上.保證電壓不使PC不擋機.如要達到升降壓的能力,成本會很高,效率不一定理想.可用目前較好的LTC3780推5--6A.但是不便宜啊.如能搞到較好的模塊電源也可用均流方式來達到.

lyqq

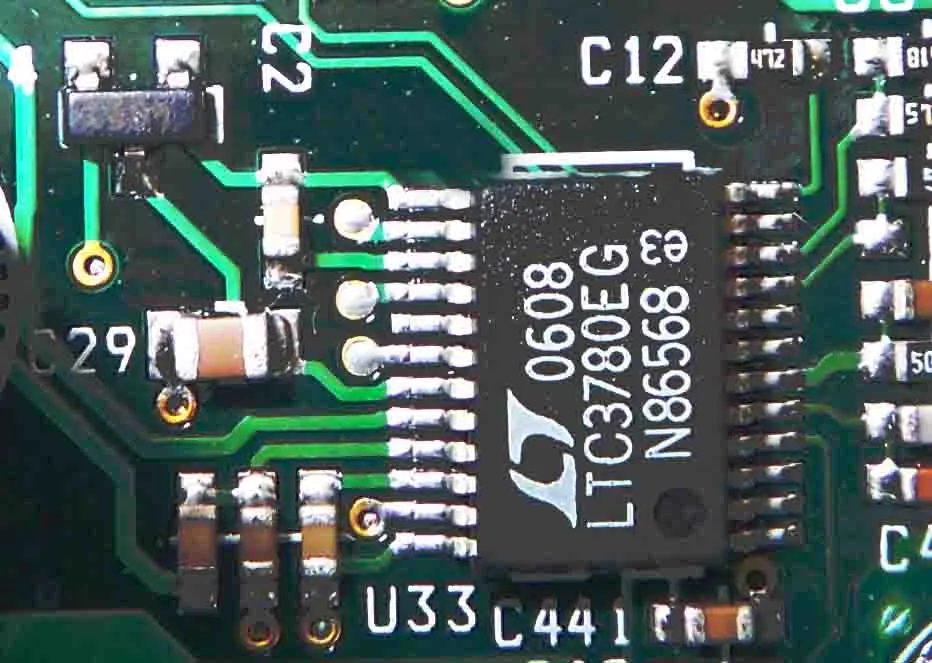

成本高也要用啊﹐同時升降即使用兩棵IC分別做也難處理.LTC3780因四個"MOSFET"的關系﹐降壓的時后段的"MOS FET"也在動作﹐其中會形成21KHz左右的雜訊輸出﹐讓人感到頭痛(你可有解決方法)﹐整體的工作效率還好﹐低的時侯有93%,高的時侯有97%.

另請問 lyqq
有沒有其它可工作在8-28V(out 12v/6a)﹐亦可同時做升降壓的IC.

如果可發用模塊的話﹐我想老板一定不會花錢請人了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1170748912.jpg');}" onmousewheel="return imgzoom(this);">

我沒有調過LTC3780.我們這里有個案子已在用它,效率還是蠻高的.就是價錢太貴.老板一直想換了.其它IC我看了,不是輸出有問題就是IC發熱量太大,老溫保.包括TPS,SC,IR等等.不過我有個想法.可否利用一個BOOST和一個BUCK電路通過判定輸入電壓的高低來自動工作于兩電路中的一種.黨輸入挨近輸出時利用MOSFET直通輸出.當然階段的轉換時間是關建了.有機會我自己要試一下.就象上次搞的升降壓1A四LI電充電器.還是搞成了.咱一起努力吧,我們要選最好方案來挑戰自己.那樣才有義思.

不了解呀,我是一新手,才接觸這個.只是現在要用,才學,請指教.

LTC3780多少錢一顆?我想用這個來組一個多路輸出的DC,用它來做12V5A輸出的那一路?另上面提到的21kHz的雜波有沒有消除的辦法?

guodl 你過謙了
如果你是新手的話﹐就看你回復的第10帖﹐你這個"新手"所指認識的問韙也太"老手"了.
我想這個網站的建立﹐無非是讓大家在電源界的研發﹐創意﹐創新....有暢所欲言之地﹐不知你是否認同!

yqq
你說的"其它IC"可否告知是那些型號﹐謝謝﹗﹗

你所提到的"利用一個BOOST和一個BUCK電路"﹐我認為是可行的﹐不好解決的是"臨界"壯態問韙﹐在選用IC時我認為"占空比"能達到100%的就最好了.我們一起構思這個方案如何﹖

還有你們?cè)O(shè)計的"升降壓1A四LI電充電器"這個方案是用的那一個IC,是怎樣的架構﹐可否告知﹗

guodl

LTC3780的采購價在UDS 4.3的樣子﹐后級濾波用固態電容會好很多﹐不過PCB板的設計同樣有相當?shù)挠绊懇o你認為呢﹖

因?yàn)楝F(xiàn)在市面上很難有百分百的占空比IC,有也輸出達不到要求.我準備用PIC的PWM輸出BUCK電路,再由內部識別轉換BOOST電路.現在我的PIC BUCK可推5--8A負載有93.8效率,輸出有100多瓦.MOS才50多度.這條路應該可行而且可100的占空比.
那個升降壓電路是用單個34063做的.在降壓到高于電池一伏時用比較器轉為升壓.因無法升壓,就轉為直通充電.降壓時效率83,升壓時89.因?yàn)殛P(guān)系到公司的問題,我不能給電路.只能講結構方案和部份分析.有時做人要有原側,是做人的最基本道理.非常抱歉.

3780要4美金多.加上其它等等.就一個框架不少于50RMB.如有固定波,可用派慮波吸收.

lyqq
你說市面上較多人用﹐而占空比又有100%,工作電壓又要有6-30V的IC確實不多,不過占空比95%以上的也可以用.
你的PLC來控制PWM,里面的程式是你寫的嗎﹐我想信你一定有這樣的實力﹐而且你的效益做的也很好﹐PWM的輸出頻率是多少﹖在三種壯態是不是都可以很好的工作﹐成本應該很好吧﹗不過買價應該不底﹗

你那四LI電的充電器是用MC34063做的﹐單IC同步升降﹐你想的架構真的很好﹗

現在遇到一個關建問題.空載電壓不能穩定在要求值.這也是困擾了很久了的問題.問PIC的FAE也沒有解釋.成本PIC一美金.驅動在0.6 整個架構不超出30RMB是我們的預算.現在還沒有使用同步整流.如用上應能達到我預期值95吧.MOS不熱.單驅動IC有些熱.它全過程都是這樣的.不跟輸出大小變化.
就那個34063的升降壓都搞了蠻久.因在降壓過程中充電電流會變小.這是我們不想看到的.小改了電路才實現全過程充電在1--1.3A.所以降壓效率才83.

我個人認為,搞電源,特別是高功率的.應向單片極方象發展,這樣才有自主產權.要不很受IC廠家的限制.好象IC設計他是應用廣面的.我們沒辦法.

lyyq
你的要求值是2.5%還是5%﹐我認為些類現像多少會跟"動態響應"及"動態補嘗"有關聯﹐你可以在此方面注意一下.

lyqq
電源以后一定會朝數字化﹐智能化﹐無風﹐高功率密度的方向發展﹐其中智能化就須用到單片機﹐這條路會很長﹐但不一定要很長時間.

是的,但是您可能誤解了,我真對這個東西剛剛有了一點認識,但是真正來講,對稍微深一點的問題就不行了,對于第10貼的回復問題,實際上我也只是在應用中碰到了這個問題,所以稍有點認識.所以一些問題還請指教,千萬不要誤會.
