我現在用0B2263 做5V2A,效率是78-81%(直接在PCB上測量,不帶DC 線 ,效率會不會低了點呢?
請問大家的5V2A的效率一般能做到多少呢?
5V2A 效率問題
全部回復(38)
正序查看
倒序查看
@kwsboss
效率做到78~81%是因為前端沒有加UU9.8的電感.現在要過EMI就加了UU9.8,效率只有76~78%了.
電感不會影響你這么多效率,事實上因為加電感后電容的充放電電流峰值減小,效率是要提升的,所以我懷疑是否有測試問題(功率因素不能正確計算),這也是個簡單的技術問題.反過來說5V輸出的電源做到75%效率已經不錯了,輸出的損耗已經擺在那里了.還有輸入輸出的電容損耗,開關管損耗,變壓器損耗,整流電路的損耗就要降了一個點,電流取樣的損耗,你能把效率升上來就要求成本,如電容的要求,頻率的要求,變壓器的要求,對整流管的要求,所以其實我覺得效率指標是個綜合的結果,單純追求一個指標相對來說比較容易做到.對還有測試精度,忽略這個問題說效率那就成無聊了.
0
回復
@shdoqi
呵呵,不知你是驕傲想炫耀下,還是在電源行業很嫩,但要恭喜你這個指標非常好了,真做到這個指標也值得炫耀了,到一定程度在一定的模式下其實控制芯片對效率已經不能有貢獻了,芯片在幾個方面對效率有影響:1開關頻率2控制芯片本身的功耗3控制芯片對啟動電流的要求和控制4控制芯片對開關管的驅動速度當控制芯片只往效率高做的時候其他指標肯定受到影響.所以系統效率在芯片功能已經達到一定程度以后系統的效率最終由外圍的器件質量決定.再次恭喜你的效率指標

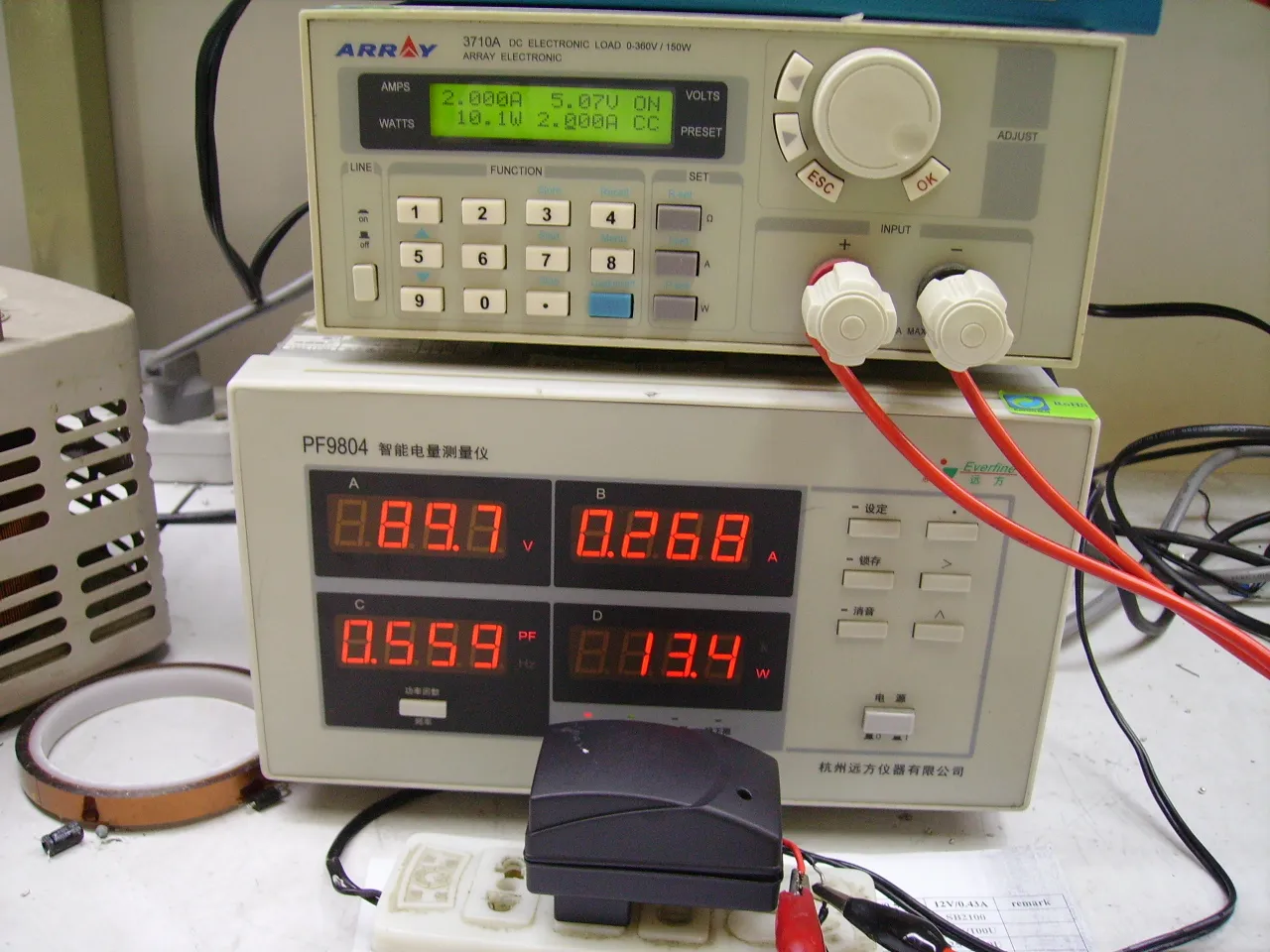

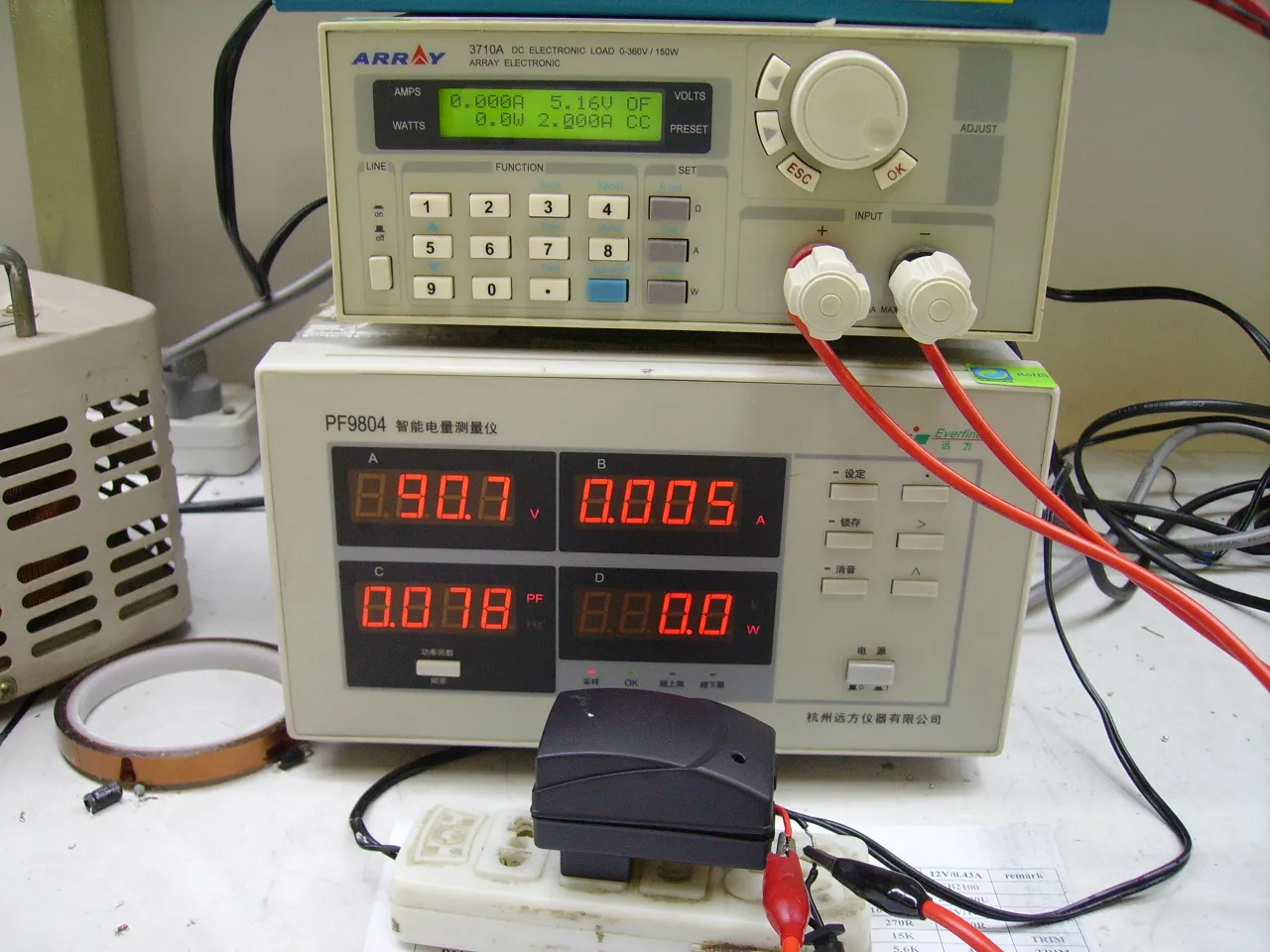

并不是想炫耀,以前因為輸出二極管的溫度比較高,所以懷疑效率低所導致,所以想問問大家的效率做多少.再次申明,不帶DC線的效率確實有76~78%,請看下圖.低壓90VAC大于76%,高壓效率更高.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/55591185441255.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/55591185441443.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/55591185441738.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/55591185441255.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/55591185441443.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/55591185441738.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@kwsboss
并不是想炫耀,以前因為輸出二極管的溫度比較高,所以懷疑效率低所導致,所以想問問大家的效率做多少.再次申明,不帶DC線的效率確實有76~78%,請看下圖.低壓90VAC大于76%,高壓效率更高.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/55591185441255.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/55591185441443.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/55591185441738.jpg');}"onmousewheel="returnimgzoom(this);">
不錯,這個指標也可以了,如你前面說的能到80以上就很難了,恭喜.
