就是一個PG(power ok or power good)信號.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1162803135.gif');}" onmousewheel="return imgzoom(this);">

是不是:要求主穩(wěn)壓輸出5VA比24VA建立時間超前,電源電壓失電時,5VA比24VA消失滯后.具體時序要求為5VA先建立,24VA后建立,時差Nms~Mms;24VA先消失,5VA后消失,時差為Wms左右

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1162805160.jpg');}" onmousewheel="return imgzoom(this);">
看這個要求可以么?延遲時間是毫秒級的,大概50--100ms

沒錯就是上電5v~24v 5~10ms
       掉電24v~5v 6~10ms

嗯 你這個做的很好啊 上電的時序控制的很完美
我的需求是兩路延次10ms
還有關斷電源時的時序控制完全沒頭緒
請問下你的上電時序如何控制的?Mosfet+控制芯片么?

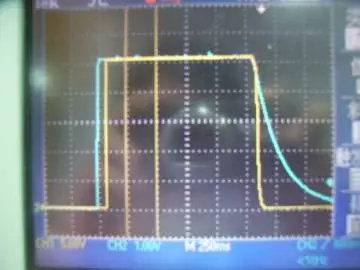

你的掉電時藍色的那條線是不是負載很小?還是怎么回事 黃色的下降很陡,而藍色的像是電容在慢慢放電,如果做到你這個樣掉電時序已經ok!問題是我的兩路輸出功率都是15w,聽聽你的高見

關注一下

是在后面控制的,后建立的一路串MOSFET進去,先建立的啟動之后去驅動MOSFET,關斷時序是在先關斷的回路并晶閘管,檢測到后關斷的回路電壓下降之后迅速拉掉先關斷的回路.這種方法的不足是如果后關斷的回路負載很重的話,關斷時序就很不明顯,但是還是有的,也是毫秒級的.

藍楊的作法是有效的,我是做繼電保護電源的,時續(xù)要求我們都是這樣做的

“關斷時并晶閘管,后關斷回路迅速拉掉”能解釋一下嗎?如果是并聯(lián)的話,是否開、關對被并聯(lián)的那一路應該沒影響吧?

嗯 藍揚的power-up時序我很贊同!
你對關斷時序有什么看法?

你說的并應該是指并在負載上面.那樣的問題就是晶閘管的控制信號太難取,搞不好就誤操作使快關斷的短路

恩,所以要開機時晶閘管控制端要有個延遲時間的,防止晶閘管誤動作.

電源連上面的信號都沒有,那里叫電源呀.

關斷可以把電子開關加在最后,后面就不要再加電容就應該好了

關斷時:后掉電這一路提供給控制芯片MAX6820上的電壓低于門電壓時,輸出柵極驅動Vgs降低,MOS被立即關斷.門電壓低于設定值時Vgs的響應時間為30us,當然還要考慮Mos的關斷速度,我的疑問是:這么多的延遲還能使該路提前關斷嗎?
