1.先確定一下6腳是不是一直輸出高電平.
2.確定一下431反饋處無誤.好像無取樣電阻.是不是畫錯了.
3.3腳的101為何接到4腳,好像一般是接地的.

老兄,看看變壓器的同名端是否對了

6腳應該不會是一直高電平,因?yàn)檩敵鲭妷憾颊?如果一直是高電平那么變壓器就不會震蕩了輸出也就沒了.
后面圖沒復制過來,現在已改過來了,
3腳的101我看了好多人的都有這么接,聽說是斜率補嘗什么的,

同名端是對的!!!

你的待機功耗一定很大吧.
1.首先確認一下占空比是否有問題,
2.再確認你的MOS驅動是否正常,
3.你的選頻是否很高f=1.8/RC

2Pin接地?

主要要看一下你的驅動,MOSFET是否工作正常.
2PIN接地很正常.

會不會是我的MOS管耐壓太低,我是用600V6A的管子.

我昨天空載開機10個小時,溫度基本上和上面說的差不多燙,

振蕩頻率太高了,將振蕩電阻換成4K7.

F過高!

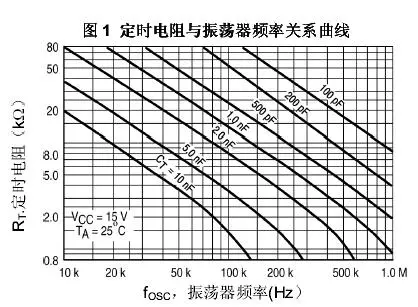

我的頻率是設為100K,是按下圖設的:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1096384044.jpg');}" onmousewheel="return imgzoom(this);">
頻率為100K太高嗎?????????我看很多人都設在這個值

1 調節變壓器的匝比﹐
2 降低頻率﹐ 加大電感

變壓器有問題!

我的變壓器匝比為3:1 ,初級電感為491uH,漏感只為12uH!!!
有沒有問題··??

是變壓器磁飽和了吧

請問怎么去測是不是飽和了?????????

初級串個互感器,看次級導通時電流上升情況.正常應是斜線向上,如果在末期電流向上彎得厲害,就是.

1. 滿載溫度高不高﹐先加大初級的電感試一下﹐ 把頻率控制在50K左右.
2 空載溫度高一定是變壓器次級和反饋繞組的匝比不對﹐匝比一定要慢慢的調

沒錯,就是樓上說的,如果有儀器更好,你可以增加氣隙看看,一般按照計算值,如果手工制作變壓器,估計1層銅板紙就行,1層銅板紙大約為0.1MM

謝謝各位,
我現在找到原因了!!
我換了個MOS管就好了,現在MOS管子空載只有一點溫?zé)崃?
可能是我在做這個貼中 http://bbs.dianyuan.com/topic/2869 圖4的保護電路,進行幾次短路試驗,試驗時短路效果還好一短路就進入打打嗝式保護,可保護一會兒后決的MOS管子很燙,后來拆掉保護電路空載開機就發現MOS管子如1貼所說的很燙,可能是在做短路試驗時把MOS管某些參數弄壞了,
請問大家有沒有可能?????
為什么會把MOS管弄壞了??
以后量產如果客戶在短路幾次后都這個那還了得!!!!!!

批評你一下,你要把精力放在調機上,實在調不出來再來問,那樣印象深刻啊,呵呵

我覺得這個調試過程對我們也很有幫助啊.
大家提出了可能的問題,誰也不能保證以后自己會不會碰到其中的一個.

你先測一下空載功耗多大,如果在2~5W左右為正常,可以不考慮.因?yàn)闇囟雀叩团c單位散熱面積有很大的關系,我估計你燒機時MOSFET沒有加散熱器.如果真是這樣的話,很正常.

你把pc817光耦副邊的103電容去掉試一下
