能發詳細資料,分析一下 WYP@163.COM

50KHZ時非零電流關斷,管心迅速過熱,當然要炸管子了.

不知你是用于透熱還是熔煉,

我是用于淬火

如50KW時非零電流關斷,哪么40KW時肯定也非零電流關斷呀,同時,我發現如不安裝濾波的電解電容,在65KW也不會有問題

不能光考慮IGBT的電流容量,必須考慮IGBT管心的耗散功率的能力,40KW時的熱效率是多少?50KW時的熱效率是多少?假設損失的功率全部消耗在管芯,管芯能承受嗎?
之所以我們設計選用功率器件、整流橋的工作電流為器件給出的平均電流的1/5以下,就是考慮到管芯的發熱問題.這樣管子的長期工作可靠性得以保證.

你買一現成的電源不就可以了嗎?我這功率最小的電源就夠你用了.

不知你的機器是串聯還是并聯接夠,如果是串聯的話,你應該考慮的是IGBT的耐壓問題.

我用的是400A的IGBT FZ400R12KS4,全橋的電路,平均電流沒超過呀,IGBT的溫度也非常低,就是突然就炸管,有時50A就炸了

是串聯的,IGBT1200V 400A,型號FZ400R12KS4,耐壓應可以,工作電壓不到600V,你是做工業用感應加熱的?

我是修設備的,這給給朋友做的,你是生產工業用感應加熱設備的廠家么?需要工人么?我現在正失業中

不能用調頻的方法調功,調頻時一旦偏離諧振頻率,這么大的電流非零電流關斷,開關損耗極大,立即燒管子.

別人的機器就可以,我也是抄的

不要抄別人的,要自已設計.我們的三相大功率電磁灶是2002年設計的,一次性設計完善,電路使用至今不要更改,至今與進口機比有九大方面不同,因為設計前沒有見過進口機,也就沒有什么約束,反而更適合國內鐵路、軍用和賓館飯店內使用.
16KW電磁灶考慮到調頻調功時非零電流關斷的損耗大,為了整機的長期工作可靠性,用2組8KW功率疊加的方法來實現,我想對你也是有棄發的.

謝謝,不過我現在主要是想搞清楚炸管的原因,死區也一樣

可以看看是不是在驅動上有問題
用示波器觀察IGBT的管壓降,看導通情況.
小功率上一般沒問題,功率一大往往就有問題.

在此提供三點建議,僅供參考:
1.在功率增在時,頻率下降,LC回路自身頻率是不是已經低于驅動頻率,也就是鎖相是否起作用.
2.驅動部分的波形是否已經受到干擾,在功率增加到一定程度后,驅動波形已經受到干擾變形,出現誤開通功率管現象,如果是,會莫名其妙的炸管.
3.死區時間是否是選擇合理,死區時間會根據負載的不同,工作頻率而不同,有時不能照抄別人的機,根據機器的用途和負載不同,參數也要作相應改變.

樓上說的對,如果是超音頻LC回路一般是并聯的吧
負載如果變化比如過了居里點后負載將減弱很多,LC頻率將發生變化
角度隨之也會變化,會向惡性情況發展,IGBT將承受較大的反壓
驅動在功率高的時候會受到干擾,主要是分布參數,觀察波形實際的情況
嚴重時會誤開通.

IGBT保護電容
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}">

你好,我們廠是國營企業,可能需要有技術的人,我可以幫你聯系,但我不清楚你的情況啊,我在北京,你那里的,

上面長天一笑說的對,我把功率都做到了120KW了,都沒有出現過你說的那種現象啊,我想可能是你的驅動上有問題,不知你是用的是SG3525還是CD4046啊,要具體問題具體分析.

這種電路在最大功率時,驅動頻率等于LC回路處身頻率,也就是說不是最大功率時,是工作在感性區,不鎖相,所以我覺的第二點的可能較大,死區上我也正在考慮

是串聯的

我用的是3525,沒用4046

沒有4046,你用那種方式做得頻率跟蹤呀?另外電路工作在容性時容易過流損壞IGBT.

請問,半橋工作在小感性和大感性有沒有區別?你們設置的死區是固定的嗎?

你不妨試一下EPOCS的電解電容:
二、 EPCOS B43455電解電容說明:
1、 EPCOS B43455系列電解電容是專為變頻器等逆變電源設計.具有長壽命(85℃,10000小時).紋波電流高,特別是最大紋波電流I~max耐量,比其它廠商高的多.3300uF為40A;4700uF、6800uF為50A;10000uF為70A.EPCOS采用激光焊接方式然后再用鉚接方式引出電極,而不是像其它廠商只采用鉚接方式引出電極;因而其可靠性高.EPCOS  B43455系列電解電容其尺寸、特別是直徑與大多數廠家兼容;但高度比其它廠家小1㎝左右,因此具有重量輕,體積小,高效濾波的特點.
2、 EPCOS電解電容源于西門子電子零件,主要服務于對可靠性、性能等要求較高的高端市場.在歐洲的市場份額位居第一,為35%;中國客戶可從歐洲著名變頻器廠家的產品中,發現它們均采用EPCOS電解電容和IGBT吸收電容.歐洲市場上位居第二的是BHC;第三位是日立;主要在風力發電市場上;UCC(美國Nippon)位居第四,歐洲市場上很少有客戶使用CDE電解電容.
3、 EPCOS  B43455電解電容額定偏差為±20%,但EPCOS的實際偏差大多為-10%~-12%,其離散性十分小,即一致性好.實際上對用戶來說:+10%與-10%的偏差關系不大,對一致性的要求往往更重要,大多數電解電容廠家都是負偏差.
4、 EPCOS  B43455系列電解電容具有較低的內部電感,小于20nH.電解電容內部電感低具有很多優點:
① IGBT是高頻開關器件,陡峭的開通與關斷,低電感可大大降低其產生的電壓尖峰;
② 電壓尖峰低,可減少吸收電路的成本,或IGBT器件可處理較高直流母線電壓;
③ 電解電容并聯的數量可以減少,從而降低變頻器等逆變電源的成本、重量和體積等.
5、 EPCOS電解電容內部采用中心柱散熱方式,散熱快且容易,其表面溫度高反而表明散熱好,測量電容溫度應測量中心溫度才有效.

NSN:Jian_gui@hotmail.com
www.huaihui.com.cn

串聯諧振一般要工作在感性

EH-2型電磁加熱器

產品用途:本產品利用電磁感應加熱原理,廣泛應用于塑料機械、食品機械、原油輸送等類似加熱行業上.電磁加熱器由電磁加熱控制器和電磁加熱圈兩部分組成.該產品已申請國家專利,專利申請號:200620053047.5

電磁控制器主要技術指標:
工作電壓:220V交流   50/60Hz
工作電流:6A(最大可調7A)
輸出功率:2KW ± 10%
溫度/濕度:-10~+50℃/90%RH以下
平均無故障時間:10000小時以上
尺寸:230*105*130 mm(L*W*H)
電磁加熱圈可按客戶尺寸要求定做

產品清單:
(含電磁加熱控制器1臺,電磁加熱圈1個,保溫棉1塊)
制造商:長沙怡弘科技有限公司
地址:長沙高橋大市場家電城18棟507室

聯系人:成先生
網站:www.eh2005.cn
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}">

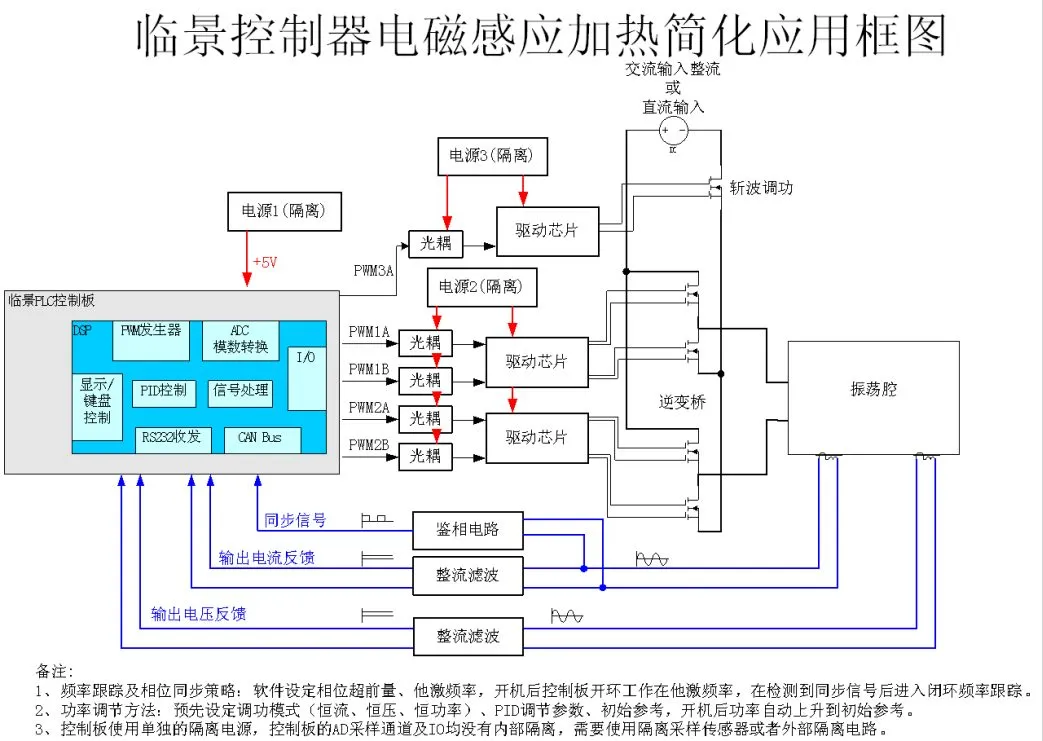

我們現在的數字化電源控制器LPCS2OOOB,通過產生固定頻率電壓方波,通過計算機設置電源的工作頻率.每臺設備調試時設定工作頻率,調試后均按設定頻率工作.
>
>部分參數:
>遠程控制接口:RS232
>PWM頻率:10KHz~2000KHz
>PWM模式:全橋、全橋移相、H橋
>ADC采樣:12Bit,雙極性8路,單極性6路
>控制模式:恒流、恒壓
>采樣及控制延遲<50us
>數碼管顯示驅動信號 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168328517.jpg');}" onmousewheel="return imgzoom(this);">
