電阻大了吧

VDS的尖峰電壓是由變壓器漏感引起的 你測一下漏感
還有就是減小吸收電阻

R改為15K,C改為302試試,但我估計效果可能不是有很大的變化,但還是可以改變一點,我還是同意sealand 1981仁兄的看法,變壓器不對.

變壓器是關鍵,注意PCB布線.

改變變壓器繞線方法,減小其漏感.
同時加大吸收電路電容.
試試看.

漏感不是根本原因,而是你的緩沖電路電阻太大或是電容太小

請問RCD中D兩端電壓一般是多少啊,我的48W電源,這個二極管很容易壞而引起炸機

用FR107

如果你只是增大或減小電容,
只是治標不治本的方法.
RCD主要功能就是減小漏感引起的尖峰電壓.
如果從根本上解決,
減小漏感.
則問題很快就可以解決!
此電壓大約為100V

我的也是,我改為102/68K,結果和樓主的一樣,現在用103/47K就下降了200V.

沒那么夸張吧 200V是什么概念啊?
你測VDS的峰值電壓了嗎? 你看一下你的尖峰電壓有多高?

贊同你的觀點.

丁丁

但同時出請PANGJIHAO兄注意.
你的效率是否也在下降.

呵呵!我就是在效率上為了增大而改的,結果發現沒有差別!尖峰反而變差了,

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156905734.jpg');}" onmousewheel="return imgzoom(this);">這是102/68K的波形圖.現在尖峰已經沒了,在500V左右.

實測12V/12A,510V,

麻煩你把103 47K的電壓波形傳一下
我還真沒見過吸收能吸這么厲害的
也讓我見識一下 呵呵

可以!不過要遲點,呵呵!我可是沒有必要在電源網上吹牛,因為我只是個初學者,還要大家多多指點.

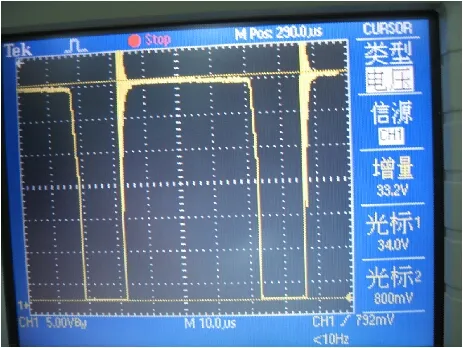

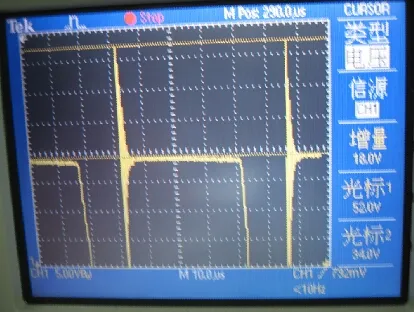

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156911815.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156911849.jpg');}" onmousewheel="return imgzoom(this);">這是測試的圖,還請大家多多指點!

我的漏感占初級感量的10%為58uh左右,我有把電容改為332,峰值為500v左右,但變為斷續模式,請問變壓器如何做可以把漏感減小到最低,謝謝

你的漏感太大了,要控制到1%左右.

把變壓器搞好就行了

1,把FR107改為1N4007G,記得要帶G的.
2,或者是在RF107后串上一個56R到100R的電阻,1W的哦.
3,最后最好還是改變壓器比較實際.減少分布電容,漏感.方法很簡單,十分不會的話,GOOGLE查一查就行了.

請問如何繞制變壓器才能反漏感減少到1%左右,我現在用三明治做法,謝謝

還有輸出二極管并電容也會有一定改觀.....

就是用三明治繞法來減小漏感的啊
1%的漏感應該很難繞吧
你用在哪啊 漏感沒必要這么小吧

在輸出二極管并電容是為了吸收二極管的尖峰電壓的吧
可以減小漏感嗎?
還請解釋解釋

同時也能吸收尖峰的,后級對前級的影響很大,要是用到更快速的整流管效果更好.

變壓器的漏感是由繞制工藝本身決定的 變壓器繞完漏感也就為一定值了
比如用三明治繞法漏感可以做的很小
難道說在二極管并了電容漏感就能減小了?
使用快速整流管是為了提高效率的
一般都用肖特基的
當然在低壓大電流輸出的情況下 都采用同步整流了
