有回路圖沒有，附加上。不知道你的電路圖是什么情況。

我還沒有畫PCB，

大概就是DSP產生兩路帶死區信號->兩個High Low Side Driver (NCP5181) ->分別進入兩路全橋的上下兩個MOSFET

四個MOSFET對管（1,3 和2,4) 的驅動信號是一致的。

我臨時花了一個逆變部分的原理圖如下，希望各位大俠不要見笑。后邊輸入接LLC諧振網絡，變壓器次級接二極管全橋和10uF濾波電容加阻性負載。

現在的問題是全橋逆變部分的響鈴問題，如圖所示。

Lr = 62uH, Cr = 10nF, Lm = 120uH.

為了減小響鈴，我還在高壓電源VDD和地之間接了一個大電容820uF穩壓濾波。

從你的波形中看開關頻率應該是125khz，并不是你說的180khz。具體改善方法穩態時開關頻率奇次諧波要遠離LLC諧振頻率。針對振鈴的頻率250khz進行必要的濾波處理。另外我這里有介紹LLC電路希望對你有幫助。zhca124a

CD00174208

謝謝Jeffrey2012的回答！

在這里請問一下，你說的奇數次諧波頻率是指

3fs嗎？

比如我的開關頻率如果是120kHz,的話，就是360kH嗎？

你說的250kHz好象是2fs？就是偶次諧波？

我把變壓器的Air Gap變大，Lm變成82uH的時候再去測，發現這些響鈴就弱了很多。請看下面的波形圖。

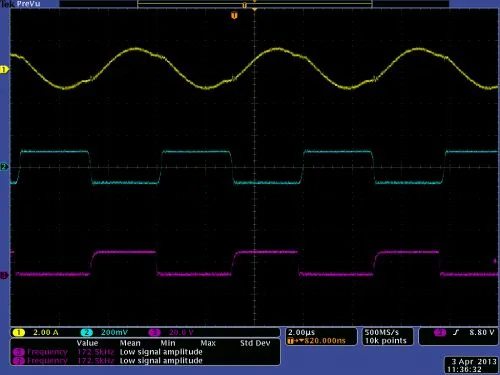

黃色->諧振電流，綠色->逆變方波，紫色->MOSFET的驅動電壓。

各位能幫我分析一下原因嗎？

按照你目前描述的情況來看，應該是變壓器的漏感引起的。改善措施一方面在開關關閉的瞬間變壓器的漏感需要消耗的回路。在變壓器的工藝上要減少漏感。

謝謝Jeffery2012的回復！我再試著改進一下變壓器工藝看看。

“一方面在開關關閉的瞬間變壓器的漏感需要消耗的回路。”請問這句話是什么意思？

另外，你之前說的濾波電路，是在高壓電源輸入段接Common Mode Choke+濾波電容嗎？

1.需要吸收回路，RCD clamp circuit所有開關電源都要加的，參數值選擇需要你自己計算了。

2.你最好用示波器的側標尺準確的量出振蕩的頻率，然后在輸出側加F=2PI根號LC分之1濾波回路。F就是振動頻率。
