此機做100PCS準備送客戶承認,但在B/I過程中,12小時之后R5
R6 Q1處銅箔發黃,其它地方OK.
燒機條件220V/50Hz 輸出20V/2.5A 外界溫度40攝氏度 有CASE
請各位前輩幫忙分析一下原因?
PCB板燒機發黃,請各位兄弟幫忙!
全部回復(47)
正序查看
倒序查看
@trans
1N4007的恢復時間長,用在高頻部分不合適,而FR107的恢復時間在250ns以下.
請問您一下, IN4007的恢復時間為多長?1094692035.pdf
我在規格書上查不到, 此機為MODIFY.
我在規格書上查不到, 此機為MODIFY.
0
回復
@逍遙子

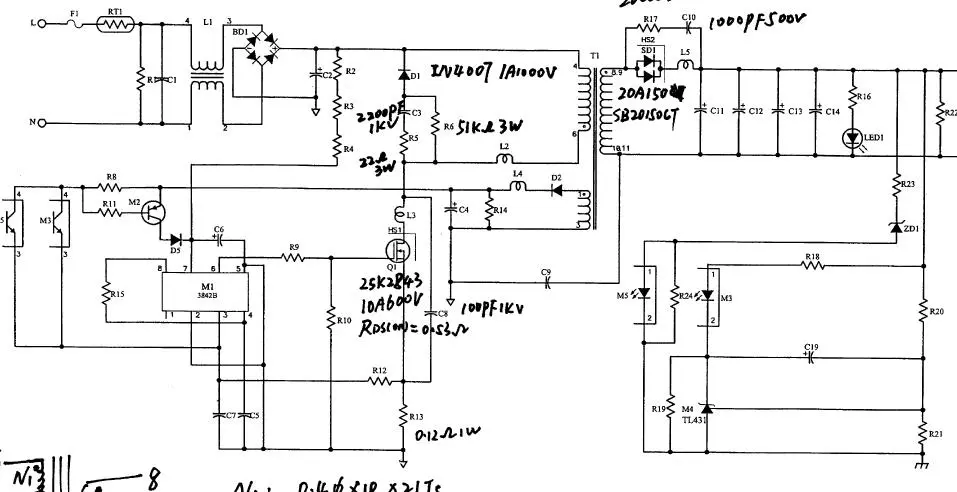

你的電路比較奇特,是靠控制3腳作PWM的,1.2腳的運放都舍棄掉了,能否介紹一下這樣做和一般通行的做法有什么優勢?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094922705.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@老狼
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/21/1094922705.jpg');}"onmousewheel="returnimgzoom(this);">
從他的原理圖可以分析出來,這個電源應該工作在間斷輸出狀態,即輸出如果沒有達到過壓值,電源是正常輸出,但只要達到過壓點,電源就會自己關斷,然后重新啟動.這電源適合工作在CV模式.
0
回復
@老狼

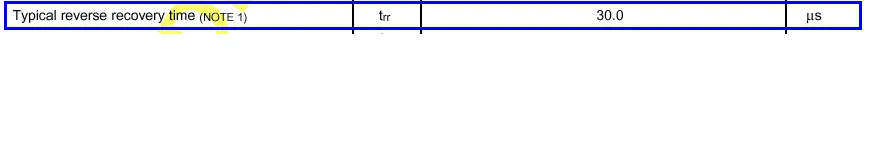

普通硅整流管有TRR這個指標嗎?請兄弟附上起規格書供大家學習學習如何?兄弟你肯定記錯了吧.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094924751.jpg');}" onmousewheel="return imgzoom(this);">
恕不能貼全圖,找GS的1N4007吧
0
