TRUEC2全閉環電流專利技術LED恒流控制芯片DU8608

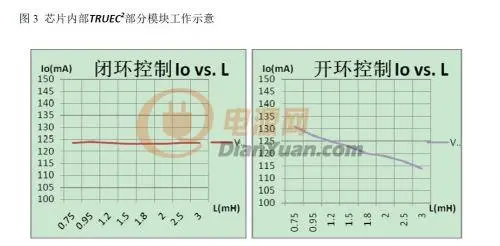

基于TRUEC2技術非隔離BUCK拓撲，來實現極高精度LED恒流控制。試驗證明，全閉環TRUEC2技術實時檢測真實輸出電流，免受輸入電壓、外部電感影響，突破性地提高了LED輸出電流的精度。集成MOSFET，簡化外圍線路;控制方式免受電感影響，可選擇更低價的工字型電感，提高可靠性的同時降低了成本，受到市場廣泛歡迎。

針對LED照明負載特點，目前非隔離式的恒流驅動電源的拓撲結構基本上是BUCK降壓結構。本文將把非隔離LED恒流控制技術的發展分為三代，討論控制策略實現恒流的原理的發展，分析每一代的優缺點，每一代有哪些突破性進步。基于占空比半導體公司的DU8623/DU8633芯片，介紹最新一代集成式閉環電流控制技術，詳細介紹這種控制策略如何突破性提高LED輸出電流精度，從開環到閉環是其本質的突破。介紹了一種極簡線路極小尺寸的7W球泡燈驅動方案，由于閉環控制對于電感變化不敏感，選用更低價的工字型電感，這就在提高可靠性和精度的同時，降低了整體方案成本。

全部回復(26)

只看樓主

正序查看

倒序查看

huayuejian3

LV.2

2013-01-21 00:53

基于 TRUE C2 技術，系統無須任何補償電路，不受輸入電壓、電感變化影響
3.    ±0.99%系統恒流精度
4.    模擬調光、PWM數字調光
5.    采樣電阻開路、短路保護
6.    輸出過流、短路保護
7.    主電感短路保護
8.    輸出過壓保護
9.    過溫保護
10.    源極驅動

針對：HV9910（超科），PT4107（華潤西微），FT870（輝芒微），HV9910B（超科），LM3445（國半），SN3910（矽恩），BP2808B ，BP2808 （晶豐明源）

完全替代》

業內唯一使用全閉環控制的恒流芯片，業內最高恒流精度。±2%系統恒流精度。
-DU8608 PIN2PIN BP2808 BP2808B, 但不是BOM2BOM
-針對已經使用BP2808(B)客戶，可直接升級替換（性能更好），需做以下步驟：
    1. 去掉COMP腳電容。 2. 去掉Rt電阻。 3. 調整Rs值

回復

linyuanxue

LV.1

2013-01-21 09:59

@huayuejian3

基于TRUEC2 技術，系統無須任何補償電路，不受輸入電壓、電感變化影響3. ±0.99%系統恒流精度4. 模擬調光、PWM數字調光5. 采樣電阻開路、短路保護6. 輸出過流、短路保護7. 主電感短路保護8. 輸出過壓保護9. 過溫保護10. 源極驅動針對：HV9910（超科），PT4107（華潤西微），FT870（輝芒微），HV9910B（超科），LM3445（國半），SN3910（矽恩），BP2808B，BP2808（晶豐明源）完全替代》業內唯一使用全閉環控制的恒流芯片，業內最高恒流精度。±2%系統恒流精度。-DU8608 PIN2PINBP2808BP2808B,但不是BOM2BOM-針對已經使用BP2808(B)客戶，可直接升級替換（性能更好），需做以下步驟： 1.去掉COMP腳電容。2.去掉Rt電阻。3.調整Rs值

**此帖已被管理員刪除**

回復

1798011749

LV.1

2013-01-21 10:12

**此帖已被管理員刪除**

回復

zl409679883

LV.1

2013-01-22 23:14

@1798011749

**此帖已被管理員刪除**

哇塞。我測試過了，短路也恒流，超強悍、、、、、、、、、、、、、、、、

回復

huayuejian3

LV.2

2013-01-22 23:17

@zl409679883

哇塞。我測試過了，短路也恒流，超強悍、、、、、、、、、、、、、、、、

您測試的是哪塊料呀！！用來做什么燈？？？？

回復

zl409679883

LV.1

2013-01-22 23:23

@zl409679883

哇塞。我測試過了，短路也恒流，超強悍、、、、、、、、、、、、、、、、

測試的是DU8623，用來做7W球燈泡，性價比還不錯，成本才2塊多，，，，，

回復

everbest906

LV.1

2013-01-25 10:00

占空比的DEMO我測試過，其性能非常好，頂下！

回復

huayuejian3

LV.2

2013-01-28 14:34

@zl409679883

測試的是DU8623，用來做7W球燈泡，性價比還不錯，成本才2塊多，，，，，

DU8623是一款采用閉環設計，對輸出端實時檢測，反饋回芯片內部進行比較，調整輸入端的電壓電流，從而達到真正的恒流，批量生產的一致性±2%，可忽略電感的影響，CS電流采樣角，近跟采樣電阻有關，和電感無關，DU8623是取電感的電流的平均值，而不是當前固定TOFF的峰值電感電流；可以做到極小的體積，用于蠟燭燈，E14,G10, 可以做到業內最低BOM成本；

回復

huayuejian3

LV.2

2013-01-28 20:04

@huayuejian3

基于TRUEC2 技術，系統無須任何補償電路，不受輸入電壓、電感變化影響3. ±0.99%系統恒流精度4. 模擬調光、PWM數字調光5. 采樣電阻開路、短路保護6. 輸出過流、短路保護7. 主電感短路保護8. 輸出過壓保護9. 過溫保護10. 源極驅動針對：HV9910（超科），PT4107（華潤西微），FT870（輝芒微），HV9910B（超科），LM3445（國半），SN3910（矽恩），BP2808B，BP2808（晶豐明源）完全替代》業內唯一使用全閉環控制的恒流芯片，業內最高恒流精度。±2%系統恒流精度。-DU8608 PIN2PINBP2808BP2808B,但不是BOM2BOM-針對已經使用BP2808(B)客戶，可直接升級替換（性能更好），需做以下步驟： 1.去掉COMP腳電容。2.去掉Rt電阻。3.調整Rs值

大家好，本帖為原廠技術交流貼，僅限于技術交流，及各種問題，均可反饋至此貼中，會有人專業性的回復，希望和大家群策群力共同提升各自的視野和技術水平。

回復
