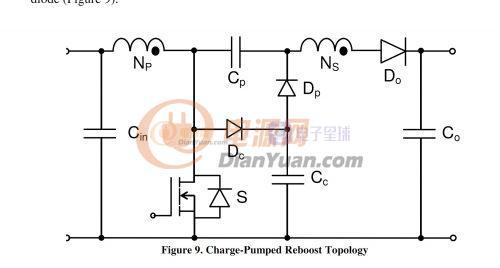

最近想弄一個12V-24v輸入 72V 1A輸出的電源，由于普通boost電路無法升壓超過4.7倍，所以自己也查閱了很多資料，無意間找到那么一個電路是可以實現高升壓比且效率可達97%的，參照文檔里面所描述依葫蘆畫瓢弄了個PCB搭建起來：開關頻率150khz 變壓器用的是77059A7鐵硅鋁磁環手工繞制，外徑23，內徑14，高8mm，u值60，al值43.依次是次級用0.8mm漆包線繞滿第一層內徑共46ts，再用1.2mm線徑繞滿第二層內徑共24ts做初級，感量25uh左右，漏感0.3uh左右。mos用的是銳駿的RU3560L，內阻18mΩ，輸出二極管是100V 3A，Dc和Dp這2個二極管60V 2A，輸出電容是1206的100V 1uf的MLCC電容加上100uf電解電容，箝位電容和電荷泵電容是1206 4.7uf 50V MLCC電容，主要部件大概就是如此。當輸入19V輸出功率在45W時mos開始發燙，幾個二極管也發燙，手可以摸上5秒左右，電感溫熱并有可聞噪音，自然散熱拷機6小時還活著。加大功率至65W，除了電感可摸上5秒，其他的基本不能摸，此時電感在哀嚎（噪音更大）。拷機1小時短路保險絲熔斷，經測量是Dp二極管擊穿短路導致mos也掛了（經過犧牲2個mos才查到的Dp二極管）請問各位老師此電路發熱為何如此巨大？是變壓器飽和導致的惡性循環還是別的？別人用的mos的內阻跟我的差不多，溫度才50多度，我的mos還加了一片顯卡用的顯存散熱片。關于這類電路的變壓器網絡上并沒有相關資料可參考，最相近的大概就是反激式變壓器吧，變壓器真是個頭疼的問題。關于波形我沒有示波器所以無法得知。另外問下這種電路的電流環補償跟普通boost電路有何不同？就是零點和極點應該參考哪里？聲明本人菜鳥級別，所有的電子知識均來自網絡。多謝各位老師指教。附上拓撲電路圖和參考文檔（在3樓）
