那么好的電路,沒人頂.
自己頂一下

阻值上都寫著0805什么意思?????????

有沒有具體的參數說明!!!

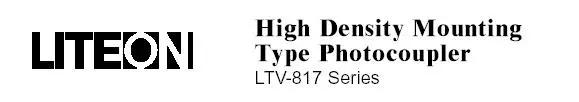

指的是0805封裝的貼片電阻.問一下,光耦LTV817是那家公司的?

謝謝!!!1
是這個吧500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094422275.jpg');}" onmousewheel="return imgzoom(this);">

也謝謝你!

有,圖上就帶有參數了

hao,hao

請問這個電路你是否用過?我懷疑是否有問題,R14,C8,Q3,Q2,R9,R13構成了閉鎖電路,只要反饋電路觸發Q2導通,Q3的E極便會一直保持低電平,Q1就不能再開通了.

您的這款電源的體積應該不會太大吧?

這個電路很成熟了,99年開始有公司生產了,到現在最少生產了200萬pcs以上(因為連我以前的公司在內,一共有6家公司在生產,我以前的公司也是從第一家開發的公司帶來的).以前的公司是我負責的項目,全部資料都有.

25W的體積為72H*46L*24.5H

TO:linshan
你的這款什么成熟電路你發了好幾遍,不同貼子里都有!
我實驗你的什么所謂的成熟電路,3個樣板,
1個炸MOSFET了!!!!
1個炸肖特基了!!!
1個全炸了!!
有問題,不成熟!

我是發了好幾遍,但都是在這個網站發的.
這個電路有問題??我暈了,我以前的公司生產那么多(產品以萬為單位)都沒有問題.就你調有問題,這是什么問題??這是你變壓器設計大有問題.還是去從新設計變壓器.
如果再有問題,那就是你水平太差了,
再調不出來,留下地址,我寄樣品給你,看看我們是怎么設計的

RCC電路關鍵是要看變壓器的設計,你能不能把你的變壓器參數共享一下.象這種RCC電路類型的小功率電源,我還沒玩過,想借此學習一下.

我知道你都在此網站發的,精神可嘉!可惜不能給你加分了!
我用另外的RCC線路做好了一款12V4A的電源,空載待機0.3W,
滿載也可以直接啟動,安規過EN60065,EMI過EN55013,功率鉗輻射,整機線路申請了專利,你說我變壓器有問題,我想不會,我年紀這么大了,做了這么多年電源,不會這么遜吧!
你的線路能Standby Power<0.3W么? 240VAC input喔!
90VAC時候能直接滿載啟動么? 在CC恒流模式喔!
短路保護時候有叫聲么?
詳細測試一下你的成熟電源!

原來牛人在這呀!

佩服佩服!

把你的也拿出來我們大家都來學習下,你是前輩了,多提攜下我們這些新來的.

是呀,把你的電路貼出來大家看一看

do you sure your power can full load start .I think cann't,
if it.you short protection circuit will have some problem.

我給的電路在99年就大量生產的產品,五年前的事了,到現在己經不知生產了多少.99年時你做的電源又怎么樣,說說聽聽.是不是真的是很好好的電源了.
你年紀大嗎?如果你年紀大,就不會那么保守了(60年代70年代的人不會是這樣的),連個電路也不敢傳上來.上傳東東就是為了加分嗎?錯了,上傳東東是為了交流,共同提高.中國人有時就是那么自私,連一點點的東東也不想拿出來交流交流.
年紀大就一定是高手嗎?(中國有五千的歷史,歷史夠長了吧,也算年紀大了吧,怎么沒能比上美國,怎么老是被美國打:南斯拉夫事件,飛機被碰事件等)如果你真的做過長時間的電源研發,我的那個電路就不會出現你所說的現象了.
RCC能在90V帶滿載在CC下啟動,這很正常.
看這個80瓦的輸入為100到240的RCC電路也能在90V到264V下帶滿載在CC下啟動,是高手就來說說這個RCC的工作原理1094604854.doc

老兄,你有成品嗎,我要一個電壓是15V 80W的,要多少銀子

1.RCC怎么扯到了中國五千年歷史???這哪跟哪?天壤之別,懂么?
你上面的話扯到政治,你懂么?
扯到自私,這叫保護知識產權,思想素質高一點好不好!
2.你上面那個電路能滿載啟動?????不要騙自己啦!
3.80W的RCC怎么PFC沒有???還兩個共模,兩個X2-CAP,EMI會不會做??要那么多么????

連80W的RCC是怎么工作的都說不出來,我暈??

沒有做過實驗就說人家的東東不能帶滿載啟動,我暈??實踐出真理,沒有做過的實驗就不要隨便說別人的東西不行.鄧爺爺在改革開放初期所說的實踐出真理,被你們這些所謂年紀大的人忘記得一干二凈了.

80W的開關電源你們的所有客戶一定說要帶PFC嗎??
有的市場不是由帶PFC決定的,而是由價格決定的.

A.有技術的,就不要隨便說,以免不小心說出了你的所謂的技術秘密,破壞了你所申請的知識產權.看看別人怎么解說就夠了.
B.如果你真的很有能力,干脆從頭設計(不參考別人的東西),不要這些反激正激半橋全橋方式了,自己發明一個更好的工作方式,然后再申請一個1000年的知識產權保護權,這不是很好嗎??

好東東!加100分!
這位仁兄:請問你能把變壓器的計算過程和數據共享一下嗎!謝謝!我的郵箱是:sz1682008@163.com

兩位都是好樣的牛人,就是脾氣太大了一點,呵呵

不知道你暈什么?
有沒有搞錯,你的電源80W不要PFC,賣到老撾去,越南呀.
建議你看看標準再說!
的確,你的產品檔次太低,大客戶不會要,說80W不要PFC,客戶都被你嚇傻!現在都準備60以上都加PFC,懂嗎?
其余的我根本不想回答你!
工作原理你搞不懂就問,我還是會告訴你.
專利有效期十年,懂不懂中華人民共和國專利法??
你一直沒有說明你的待機功率多少??實事求是的說,不要騙人!

能提供變壓器參數嗎?

ER28,初級為39圈,反饋為3圈,12V輸出時次級為6圈
初級電感量為620

可惜有的人只會說,連個別人98年研發的99年大量生產的RCC電路都搞不懂,然后拿一個二十一世紀才研發出來的產品來和別人比(說長一點是落后的一個世紀).
你98年搞的開關電源怎么樣,發表發表來看看.
不就是待機功率小于0.5W嗎?RCC嘛你,看圖


1094683476.pdf
2002年就研發了.

說了那么多,連個像樣的東東都不敢說.真的好........
還說別人的電路不成熟.......
回去再做實驗再說吧.

我現在什么都不懂了...........,因為己經是........
