xiong7203你好,我想問一下,我下載下來的那個WORD文檔中的電路是用正負12伏供電嗎?謝謝了

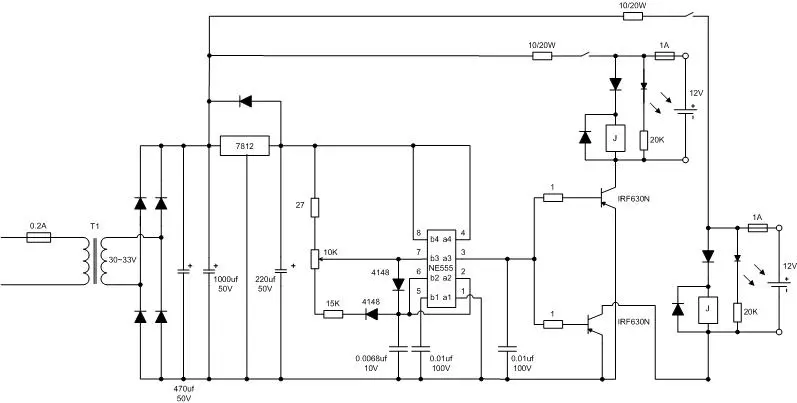

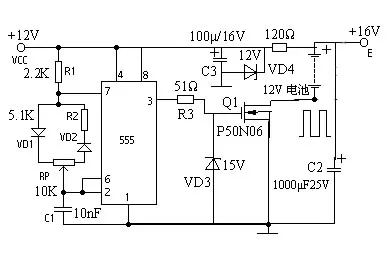

建議你制作第一張圖,有源修復.555都是單電源.你說的那張圖是無源修復.意義不大.

555時基電路是美國Singneticg公司在1972年首先進入市場的產品,目前世界上幾乎所有半導體廠家都有同類產品,而且在型號上都有555三個字.我國也有幾個廠生產,如上海元件五廠5G1555,4433廠的Fx555等.
    5G1555時基電路有雙列直插8腳封裝和金屬殼Y-8封裝兩種,均可與國外產品互換.
    555時基電路的內部電路如圖1所示



    555時基電路各管腳的功能如下,
        1腳         地

        2腳         低電平觸發
        3腳         輸出
        4腳         復位
        5腳         電壓控制(調節比較器觸發電平)
        6腳         高電平觸發
        7腳         放電端(也可作集電極開路輸出)
        8腳         正電源 推薦10—15V
    對555時基電路的測量,可用萬用表對單塊時基電路測量對地腳直流電阻的方法,下表列出了它的參考值.
    以上是用DY—l型多用表,R×lkΩ檔測量.
    另外可用三個電阻,一個電位器,兩個電容器,兩個二極管組成一個占空比可調的方波信號發生器來檢查該時基電路,接線見圖2所示.



    它的簡單原理是用二極管DA和DB把電容充放電通路分開.充電時通過Ra和Da對C進行充電,放電時,則通過Db和Rb.這是將555時基電路接成多諧振蕩器的一種應用線路.圖中10kΩ電位器可以調節方波的占空比.測量觀察時只要將示波器按在555的輸出端,即可看到方波信號,基本上也可判斷該時基電路是好的.
