急需充電器充滿自停電路
向各位高手求幾款充電器充滿自停電路,最好是用集成電路,穩壓電源定性要好,謝謝.我的郵箱LXF@010IC.COM
全部回復(19)
正序查看
倒序查看

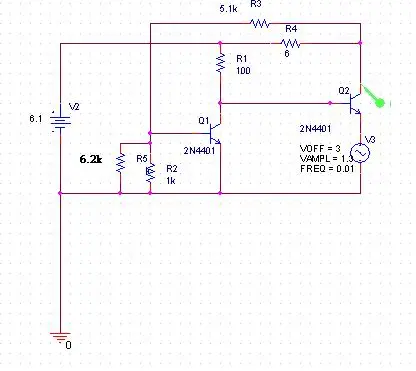

自己設計的簡單實用充電控制電路﹒(圖為我在設計初期仿真時候的電路﹐后來做出成品來后也是利用此電路)
下圖是我為自己手機設計的一個充到4﹒2V自動關閉電路﹒
主要功能為輸入6﹒1V﹐在電池電壓低時候可以大電流充電﹐我的電池是800mAH﹐所以我設計電池低于4V的時候大電流充電(接近400mA)﹐高于4V后進入浮充﹐電流大概可以控制到50mA﹒繼續充電如果達到4﹒2V立刻關斷﹐之后只要電壓跌落不低于4V都不會再次充電﹐避免的懸浮充電對電池的危害﹒
在使用的過程中﹐發現效果很不錯的﹒
樓主可以借鑒此電流﹐主要利用正回饋的磁滯環作用﹐
圖中V3為負載﹐如果用于蓄電池充電(電流大)﹐注意設計好一定讓Q2工作于開關狀態﹐不要進入放大狀態﹐否則炸機(用MOSFET哦)
有問題QQ聯系﹕35460620
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1158632313.jpg');}" onmousewheel="return imgzoom(this);">
下圖是我為自己手機設計的一個充到4﹒2V自動關閉電路﹒
主要功能為輸入6﹒1V﹐在電池電壓低時候可以大電流充電﹐我的電池是800mAH﹐所以我設計電池低于4V的時候大電流充電(接近400mA)﹐高于4V后進入浮充﹐電流大概可以控制到50mA﹒繼續充電如果達到4﹒2V立刻關斷﹐之后只要電壓跌落不低于4V都不會再次充電﹐避免的懸浮充電對電池的危害﹒
在使用的過程中﹐發現效果很不錯的﹒
樓主可以借鑒此電流﹐主要利用正回饋的磁滯環作用﹐
圖中V3為負載﹐如果用于蓄電池充電(電流大)﹐注意設計好一定讓Q2工作于開關狀態﹐不要進入放大狀態﹐否則炸機(用MOSFET哦)
有問題QQ聯系﹕35460620
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1158632313.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@funyang
自己設計的簡單實用充電控制電路﹒(圖為我在設計初期仿真時候的電路﹐后來做出成品來后也是利用此電路)下圖是我為自己手機設計的一個充到4﹒2V自動關閉電路﹒主要功能為輸入6﹒1V﹐在電池電壓低時候可以大電流充電﹐我的電池是800mAH﹐所以我設計電池低于4V的時候大電流充電(接近400mA)﹐高于4V后進入浮充﹐電流大概可以控制到50mA﹒繼續充電如果達到4﹒2V立刻關斷﹐之后只要電壓跌落不低于4V都不會再次充電﹐避免的懸浮充電對電池的危害﹒在使用的過程中﹐發現效果很不錯的﹒樓主可以借鑒此電流﹐主要利用正回饋的磁滯環作用﹐圖中V3為負載﹐如果用于蓄電池充電(電流大)﹐注意設計好一定讓Q2工作于開關狀態﹐不要進入放大狀態﹐否則炸機(用MOSFET哦)有問題QQ聯系﹕35460620[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1158632313.jpg');}"onmousewheel="returnimgzoom(this);">
忘記說了﹐最后的成品是在R2兩端并聯了一個0﹒1U的濾波電容
400mA的時候Q2全開﹐50mA的時候﹐Q2在放大狀態
400mA的時候Q2全開﹐50mA的時候﹐Q2在放大狀態
