關于494的電源中的問題請教

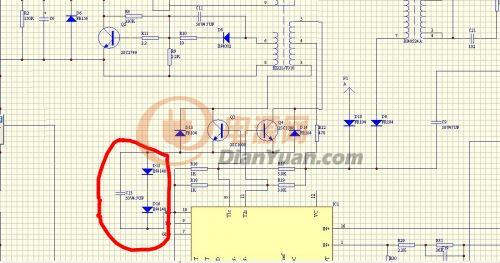

想請教圖中那兩個4148和電解電容起什么作用，維修這款電源的時候這兩個二極管穿了

全部回復(5)

只看樓主

正序查看

倒序查看

Q號787823291

LV.3

2011-09-29 10:06

**此帖已被管理員刪除**

回復

sundy_1

LV.1

2011-09-29 10:17

@Q號787823291

**此帖已被管理員刪除**

我有張火車票是30號8:50,深圳西到長沙的,有座位;我想要1號晚上從深圳西到株洲的票,是有座位的;請問誰有?我想和他或她互換,交票地點深圳南山或寶安中心區

回復

hd19852008

LV.5

2011-09-29 10:26

用來高速可靠關斷Q3.Q4

回復

踩著棺材亂舞

LV.2

2011-09-29 11:58

@hd19852008

用來高速可靠關斷Q3.Q4

謝謝你的解答，想問下，具體是一個怎樣的運作過程，謝謝

回復

hd19852008

LV.5

2011-09-29 18:21

@踩著棺材亂舞

謝謝你的解答，想問下，具體是一個怎樣的運作過程，謝謝

電容上面的電壓是那兩個二極管的壓降大概1.4V

在TL494的內置三極管導通的時候將Q3或者Q4基極電壓拉到0.3V左右的壓降.這樣Q3或者Q4的發射極有1.4V大于基極0.3V.發射結反偏.加快Q3.Q4截止

.也就是加速驅動半橋主開關

回復
