如電壓升高,R1、R2之間的電壓升高,達到額定值時三極管導通,保護實現

圖都錯了,
怎么看啊,
看位置像是PFC電路吧,老兄.

翻了翻書,對照著電路又看了一下.似有所悟:

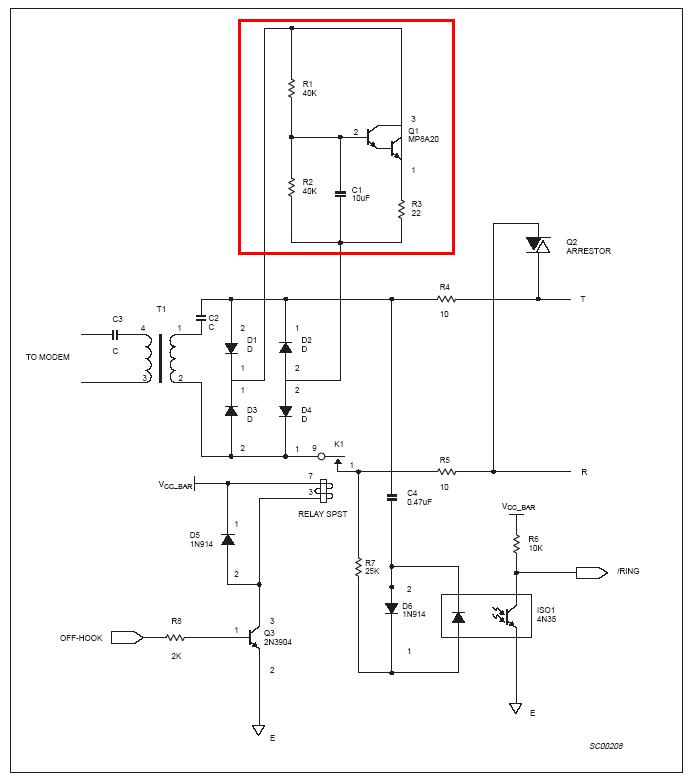

圖中的三極管是"達林頓"接法 Ie2 = Ib1 * hfe1 * hfe2
當 tip , ring 兩端的電壓上升,會導致 Ib1 增加,對應 R3 兩端的電壓"更多"增加.其結果是,
發射結電壓 Vce = Vc1 - VR3 下降到開啟電壓之下,電路斷開,達到保護的目的.

: ),或許還有其他的解法,還請不吝.
: )

解調器里有用PFC?
