如果過放電對鋰電池究竟會有多大傷害?
開初用手機鋰電時,看到<無線電>上警告過,說鋰電池抗過放的能力很差,
但現在不少產品,比如不少的手電,的柱狀鋰電池,我看過幾種,都沒有防過放的電路,包括我現在手里用的一只LED手電,用18650柱狀鋰電,我很不放心.有人說可以用手機電池的鋰電保護板,但我試過,那個保護板只有防過流的功能.
各位DX,能指點迷津么?謝謝!感謝!
鋰電池問題請教
全部回復(19)
正序查看
倒序查看

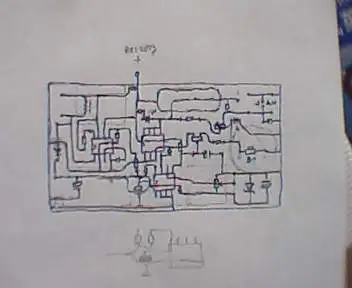

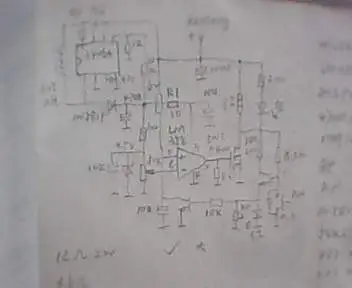

我用的元件大部分是貼片的,先上個草圖.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1110513624.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1110513641.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1110513624.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1110513641.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@wys111
我用的元件大部分是貼片的,先上個草圖.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1110513624.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1110513641.jpg');}"onmousewheel="returnimgzoom(this);">
還是不大看得清楚!
0
回復
@uffspace
好!我等您忙過來后看大圖,然后詳細學習!

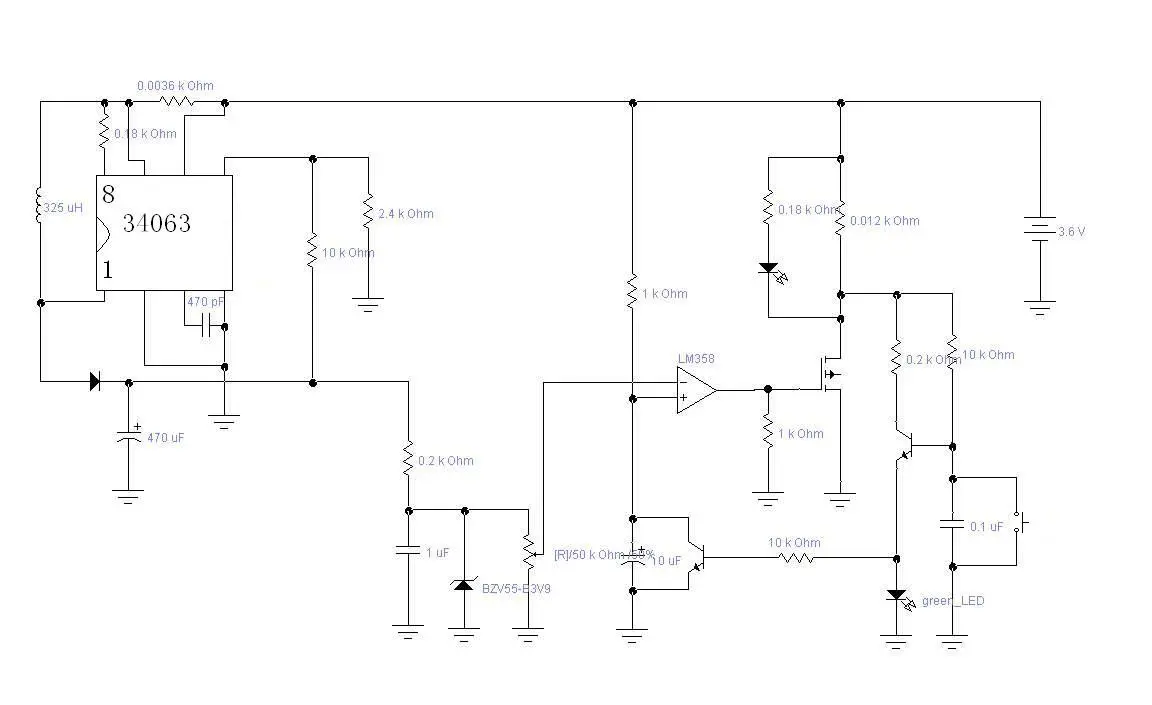

看看,有沒有問題!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111140644.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111140644.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@wys111
看看,有沒有問題![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/27/1111140644.jpg');}"onmousewheel="returnimgzoom(this);">
看來咱老濤要是生產“偽劣產品”一定是把好手.
這個欠壓保護電路器要用那么多另件干嗎?還要升壓?整個是少慢差費.
還有耗電不會小.不合格.
幾個另件就夠了,休眠時電流不過十微安.
馬片一塊,三極管一只,穩壓管一只,電阻好象是三只就夠了.
咱畫圖不在行,
過去壇子里有一份帖子講欠壓保護的,有圖,實用有問題,誰去搜來,咱動一根線頭就成了.
這個欠壓保護電路器要用那么多另件干嗎?還要升壓?整個是少慢差費.
還有耗電不會小.不合格.
幾個另件就夠了,休眠時電流不過十微安.
馬片一塊,三極管一只,穩壓管一只,電阻好象是三只就夠了.
咱畫圖不在行,
過去壇子里有一份帖子講欠壓保護的,有圖,實用有問題,誰去搜來,咱動一根線頭就成了.
0
回復
您的運氣真好!這么多位兄弟給您分析.前面朋友說手機的鋰電池保護板可以用還真沒錯,請不要遇到一個保護板不行就否定一切呀.我這有一個單電芯鋰電保護板的原理圖請參考.此圖的實物PCBA有大有小.最小的我就有10.5x4.5x1.9mm.您可以自己依原理圖制作,也可以的在市場上卻購買.依我這原理圖的保護板有過充電電壓保護,過放電電壓保護和過電流及短路保護.其參數可以在IC上作選擇.再試試吧.有結果請給我回應一下.1111244689.doc
0
回復
@wys111
老兄!你給的ICs8421太專業,能傳個參數上來嗎?謝謝了!
請見附件"S8241ic規格書”如還有問題,可以給我郵件;Email:Liubojin@126.com或留信息.1111413305.pdf
