我做了一個用UC3842 做的小電源 空載輸出正常 帶載燒開關管求指點

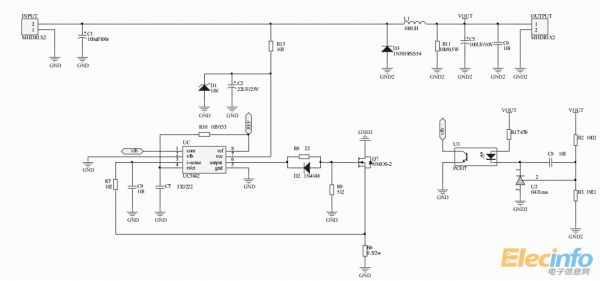

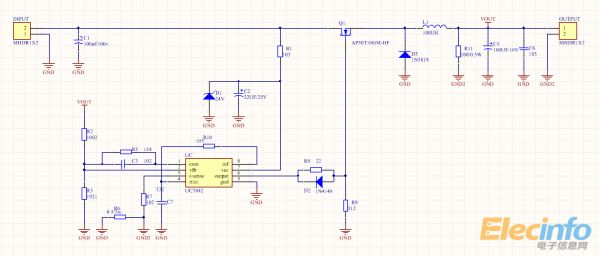

現附上電路圖求大神幫解決
估計3842供電和驅動電壓會不足,看下http://www.laiyangyintong.cn/bbs/1055468.html。
芯片電流不夠,導致加載時驅動不足,使MOS處于放大狀態,當然會發燙啦!
低壓輸入時:30v-24v=12v,芯片電流為:12v/10k=1.2mA,只能剛好滿足芯片啟動之需;
高壓輸入時:70v-24v=46v,芯片電流為:46v/10k=4.6mA,也不能滿足滿載時的驅動輸出。
解決思路就是設法提供足夠的芯片工作電流!
可以將電感改為變壓器,利用次級繞組經整流濾波后反饋給芯片供電,這樣負載越重,得到的反饋供電就越大,確保驅動需要。
VFB 引腳怎么接地了?COM引腳怎么成了VFB? 別人的電路似乎不是這樣的:http://u.dianyuan.com/upload/space/2013/02/18/1361197636-779863.jpg
另外,建議 R19 不要接在 R18 之后,而是直接接在電源輸入端。這樣,受負載影響較小。
